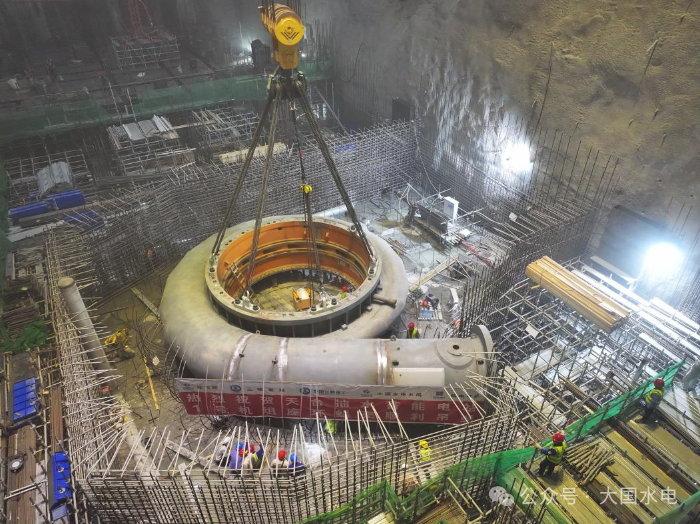

（图片来自：三峡建工）
抽水蓄能项目建设过程中，“座环蜗壳”的吊装标志着该电站建设进入了一个关键节点。那么，水电站、抽水蓄能电站中的“蜗壳”到底是个啥？
根据公开资料，CPEM将相关科普信息整理如下

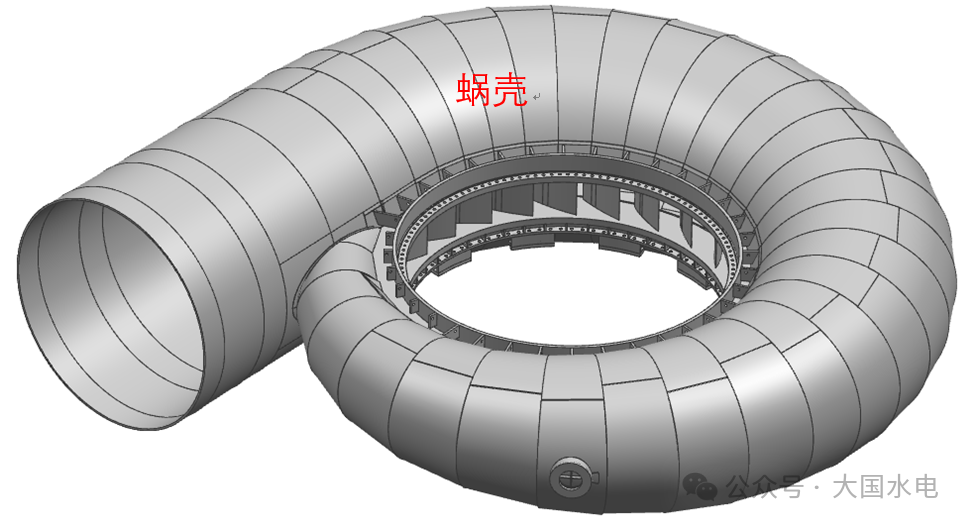

（蜗壳示意图）
在水电站（含抽水蓄能电站）中，“蜗壳”是水轮发电机组最核心的过流承压部件之一，因其外形呈螺旋渐缩的蜗牛壳状而得名。它和配套的座环共同组成了机组的 “进水核心枢纽”，是水能转换的第一道关键关口，也是抽水蓄能项目机电安装的核心里程碑节点。
一、蜗壳的核心作用
简单来说，“蜗壳”就是给高压水流“精准导航、高效赋能”的专用通道，核心功能有3个：
1.均匀布流，稳流稳压：把从引水隧洞/压力钢管送来的高压水流，通过螺旋渐缩的流道，360°均匀、对称地导入内部的转轮，让转轮整个圆周受力完全均衡，从根源上减少机组振动、摆度，保障长期平稳运行。
2. 高效能量转换：通过流道截面的渐变收缩，把水流的重力势能、压力能，高效转换成冲向转轮的高速动能，同时以最优的入射角冲击转轮叶片，最大化水能→机械能→电能的转换效率。
3. 全封闭承压防护：高水头电站的水流压力极高，蜗壳作为全封闭的承压壳体，是机组安全运行的核心承压屏障，可杜绝高压水体泄漏、结构失稳等风险。
二、蜗壳的两大类型&适用场景
根据水头（上下游水位差，直接决定水压大小）和机组形式，蜗壳主要分为两大类，抽水蓄能电站几乎全部采用前者：
1. 金属蜗壳（钢板焊接为主）
核心特点：采用高强度低合金钢板卷制、焊接而成，承压能力极强，流道尺寸精准，水力性能优异。出厂前必须通过1.5倍设计压力的水压试验，验证焊接质量和承压安全性。
适用场景：中高水头电站，尤其是抽水蓄能电站。抽水蓄能电站的设计水头普遍在300-800米，部分超高水头电站超1000米，对应水压可达10MPa以上（相当于每平方厘米承受100公斤以上的压力），只有高强度焊接金属蜗壳能满足严苛的承压要求。
2. 混凝土蜗壳
核心特点：用钢筋混凝土现场浇筑而成，建设成本低、施工简单，但承压能力、抗裂性能弱。
适用场景：低水头大流量的河床式常规水电站，设计水头普遍低于 40 米，水压小，无需金属壳体承压。
三、抽水蓄能电站蜗壳的特殊之处
和常规单向发电的水电站蜗壳相比，抽水蓄能的蜗壳设计、制造、安装要求更高，核心原因是：抽水蓄能机组是双向运行的。
发电工况：水流从蜗壳流入转轮，带动发电机发电，和常规水电站一致；
抽水工况：机组反向运行，变身大功率水泵，将下水库的水抽到上水库，水流方向完全反转。
这就要求蜗壳的流道设计，必须同时兼顾正向发电、反向抽水两种工况的水力性能，既要保证发电时的高效布流，也要保证抽水时的水流平顺进出，避免出现涡流、振动、效率骤降等问题，技术难度远高于常规单向水电站的蜗壳。
四、为什么座环蜗壳吊装是项目关键里程碑？
在抽水蓄能项目建设中，座环蜗壳吊装被称为机组安装的“第一吊”，是公认的核心关键节点，核心原因有4点：
1. 施工阶段的重大转换：吊装前，地下厂房以土建开挖、混凝土浇筑施工为主；吊装完成后，项目正式从土建施工阶段，全面转入机电设备安装阶段，是整个项目工期的核心转折点。
2. 机组安装的基准核心：座环蜗壳是整个水轮发电机组安装的 “基准原点”，它的安装水平度、同心度、高程精度要求达到毫米级，其安装精度直接决定了后续转轮、主轴、发电机转子等所有核心部件的安装质量，一旦出现偏差，会直接导致机组运行振动超标、效率下降，甚至引发安全事故。
3. 吊装难度大、风险高：抽水蓄能机组的座环蜗壳总成，单套重量普遍在 200-500 吨，属于超大超重件，且吊装作业大多在狭窄的地下厂房内进行，对桥机性能、吊装方案、现场操作的要求极高，是项目建设中重大的高风险作业，吊装圆满完成标志着重大风险节点顺利攻克。
4. 设备全链条的里程碑验证：座环蜗壳是机组第一个进场安装的核心大件，它的顺利吊装，标志着主机设备的设计、制造、供货、运输全链条顺利打通，为后续机组的全面安装、调试、并网发电奠定了核心基础。
