如果你开车经过一片风电场，远远看去，那些风机叶片慢悠悠地转着，好像也没什么大不了。
但等你真正走到风机脚下抬头看——你会被震撼到。
一台现代海上风电机组，轮毂高度超过150米（相当于50层楼），叶片长度超过100米。三个叶片扫过的面积，比巨型摩天轮还大。
那么问题来了：100多米长的叶片，用什么材料才能既轻又强、既不变形又不折断？
答案只有一个：复合材料。
今天，我们就来聊聊复合材料如何撑起风电这个千亿级市场。
一、一组数据看懂风电叶片的“体型膨胀

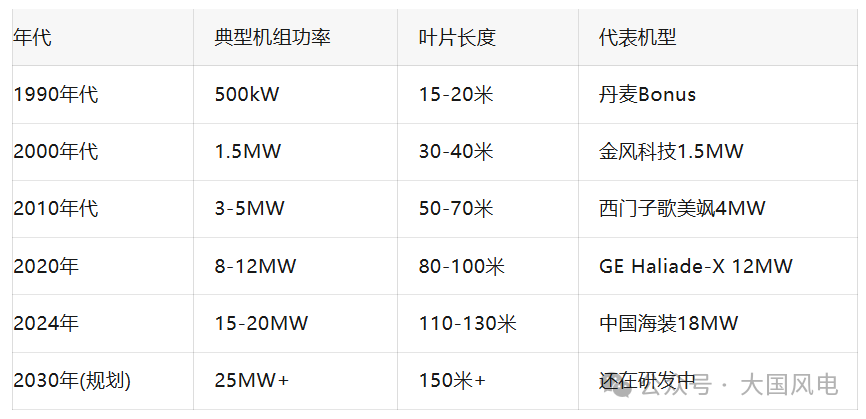

过去30年，风机叶片长度像坐了火箭一样增长：
叶片越长，扫风面积越大，发电量越多。 但叶片每增长1米，叶根承受的弯矩呈三次方增长。这就是为什么大叶片必须用复合材料——金属根本扛不住。
数据来源：上述风机数据综合自GWEC（全球风能理事会）年度报告及各家风机厂商公开资料。
二、风电叶片的“三层结构”：像人体一样精妙

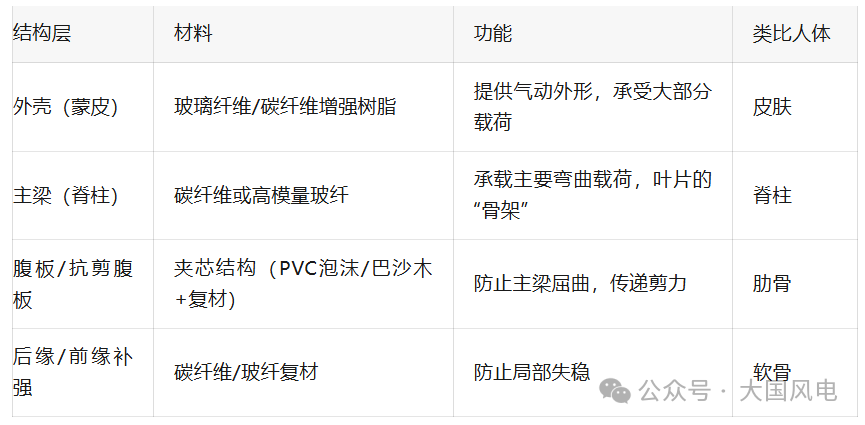

一个100米长的风电叶片，不是一块实心的“板子”。它的内部结构非常讲究，大致分为三层：
为什么不能全用一种材料？
全玻璃纤维：太重，100米叶片自重超过50吨
全碳纤维：太贵（碳纤维价格是玻纤的10-20倍）
全泡沫/轻木：强度不够，一吹就断
所以实际叶片是混杂材料设计：主要受力部位（主梁）用碳纤维（或高模量玻纤），其余部位用普通玻纤，内部填充轻木或泡沫。
三、材料的“接力赛”：从玻纤到碳纤维
风电叶片复材用量的演变，就是一部“玻纤为主、碳纤维进场”的历史。
第一阶段：纯玻璃纤维时代（2000年代）
30米以下的叶片，纯玻纤就够了。工艺成熟、成本低、耐疲劳。
代表：金风科技750kW、1.5MW机组。
玻纤牌号：E玻璃纤维（通用）、S-2玻璃纤维（高强）。
第二阶段：玻纤+碳纤维混杂时代（2010年代）
50-70米叶片，纯玻纤太重了。怎么办？在主梁或根部用碳纤维替换部分玻纤。
只需要20-30%的碳纤维替换，就能减轻20-25% 的叶片重量。
代表：西门子歌美飒4MW、维斯塔斯V112。
第三阶段：碳纤维主梁时代（2020年代至今）
80米以上叶片，尤其是海上大叶片，主梁必须用碳纤维（或者碳玻混杂）。否则自重会大到无法安装、运输、吊装。
GE Haliade-X 107米叶片：主梁采用全套碳纤维设计
西门子歌美飒115米叶片：碳纤维主梁+玻纤蒙皮
关键数据：一根100米碳纤维主梁叶片，比全玻纤设计轻15-20吨。
这15-20吨的减重，意味着：更轻的轮毂、更轻的机舱、更细的塔筒、更小的基础。全生命周期成本降低5-10%。
数据来源：碳纤维替换减重效果数据参考西门子歌美飒及GE可再生能源公开技术资料。
四、为什么碳纤维在风电上‘非用不可’？
有人问：飞机上用碳纤维我理解，那玩意儿贵啊。风电叶片那么大的东西，用玻纤不就行了？
答案：不行。用玻纤，叶片自重会把自己压断。
我们看一个简化版的物理关系：
叶片重量 ∝ 叶片长度³
也就是说，叶片长度翻倍，重量变成原来的8倍。
一个30米全玻纤叶片约6-8吨。一个60米全玻纤叶片约25-35吨。一个100米全玻纤叶片约70-90吨。
问题来了：100米叶片的根部弯矩大到恐怖。全玻纤叶片根本扛不住。必须用更高模量的碳纤维来“减重增刚”：

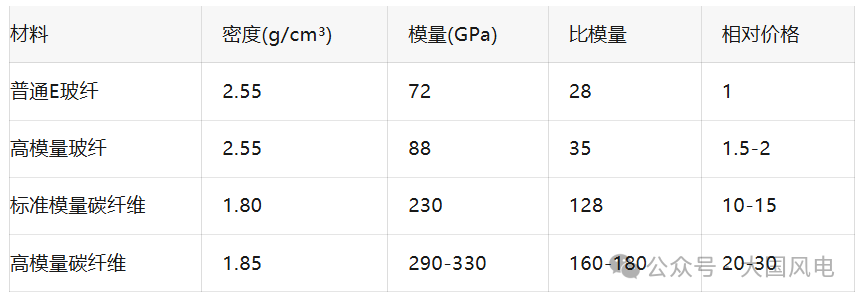

看懂了吗？ 碳纤维的比模量是玻纤的4-5倍。关键部位换成碳纤维，刚度大幅提升，厚度可以减薄，整体重量大幅下降。
数据来源：材料性能数据参考东丽、Hexcel、中复神鹰等碳纤维厂商公开产品手册。
五、风电叶片的制造工艺：从“手糊”到“自动化”
1. 手糊成型（已基本淘汰）
工人一层层铺纤维布，手工刷树脂。缺点是质量不稳定，效率低，环保差。
2. 真空灌注成型（目前主流）
把干纤维铺入模具，盖上真空袋，抽真空后自动吸注树脂。
优点：纤维含量高（50-60%）、孔隙率低、质量稳定、适合大型构件。
目前全球90%以上的风电叶片都用真空灌注。
3. 预浸料+热压罐（高性能部位）
把树脂预浸好的纤维布铺在模具上，进热压罐高温高压固化。
用于：碳纤维主梁、根部加强层、特殊补强部位。
缺点：设备贵（大型热压罐几千万一台），能耗高。
4. 拉挤成型（碳纤维主梁新趋势）
碳纤维被树脂浸润后，穿过加热模具“拉”出来，连续固化成一个等截面板材。
为什么火起来？ 拉挤碳纤维主梁的质量一致性高、性能可预测、生产效率高。
西门子歌美飒率先大规模应用拉挤碳纤维主梁（他们的IntegralBlade技术）。国内叶片厂（中材科技、时代新材、艾朗）已全面跟进。
数据来源：上述制造工艺为行业通用知识，参考西门子歌美飒、LM Wind Power等主流叶片制造商公开技术资料。
六、风电叶片复材的挑战与未来
挑战1：回收难题
风电叶片设计寿命20-25年。中国第一批1.5MW风电机组已进入退役期。到2030年，中国每年退役叶片将超过2万吨。
问题：热固性复合材料叶片目前无法有效回收。现在主要办法是：填埋（环保压力大）、焚烧（产生有毒气体）、粉碎做水泥填料（降级利用）。
解决方案：可回收热塑性树脂（Elium、TPU等）正在测试中。Zebrafish（西门子歌美飒）已造出世界上第一支热塑性叶片。
挑战2：碳纤维降本
风电叶片对碳纤维的强度要求没有航空航天那么高。不需要T800，T300、T400就够了。关键是要便宜。
大丝束碳纤维（50K、60K）就是为风电准备的。目前已从50K发展到了80K、100K。
还有一个方向是碳纤维+大丝束+拉挤：把碳纤维布变成拉挤板，材料利用率高、生产效率高、成本大幅下降。
机遇：海上风电爆发
2023-2030年，全球海上风电装机容量预计增长5-8倍。海上风机单机功率从12MW向20MW+迈进，叶片长度直指120-150米。
这些海上巨无霸，100%依赖碳纤维主梁。没有碳纤维，就没有未来10年的海上风电。
机遇：叶片再发电
不是所有退役叶片都要扔掉。“再发电（Repowering）”就是拆掉旧的小叶片，换上新的长叶片，发电量暴增30-50%。
这为复材叶片带来了“置换市场”。
编后语：
风电叶片，可能是地球上制造出的最大的单体复合材料结构。一根107米的叶片，比空客A380的翼展还长。
复合材料让这些“巨无霸”飞了起来——不是在天上飞，而是在风中转。它把自然界最廉价的能源（风）转化成了最清洁的电。
没有复合材料，就没有今天的风电产业；没有更便宜、更轻、更强的复合材料，就没有未来10年的海上风电爆发。
风电与复合材料，是一对真正的“最佳拍档”。
上一篇：无
下一篇：+6项！风电国标重磅发布
