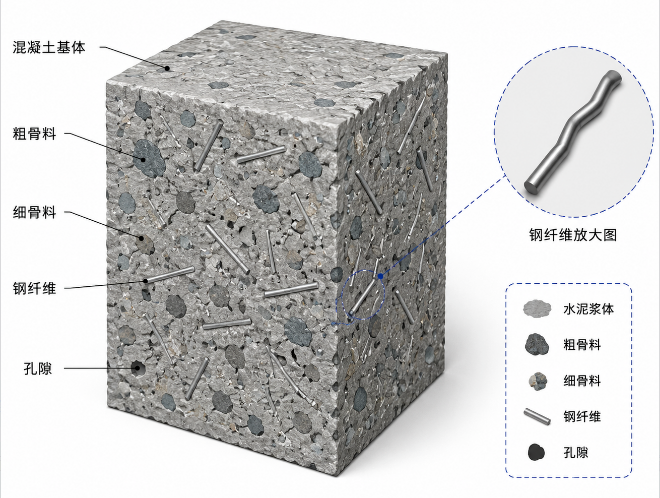

钢纤维混凝土作为一种高性能复合材料，通过在普通混凝土中均匀掺入细小钢纤维形成三维增强网络，显著改善了混凝土抗拉强度低、脆性大、抗裂性差的固有缺陷。在水电与抽水蓄能工程中，钢纤维混凝土凭借其优异的抗冲磨、抗裂、抗冲击和韧性性能，已成为解决高速水流冲刷、地下洞室支护、高应力区结构加固等关键技术难题的重要材料，广泛应用于泄洪建筑物、引水隧洞、地下厂房、大坝面板等核心部位，为工程安全稳定运行提供了坚实保障。
一、钢纤维混凝土在水电工程中的技术优势与应用场景
水电工程面临着复杂的水文地质条件和极端的荷载环境，对建筑材料性能提出了极高要求。钢纤维混凝土的技术特性与水电工程的特殊需求高度契合，其核心优势主要体现在以下几个方面：
首先是卓越的抗冲磨与抗气蚀性能。在泄洪洞、溢洪道、消力池等部位，高速水流尤其是挟沙水流会对混凝土表面产生强烈的冲刷、磨损和气蚀作用。普通混凝土在这种环境下极易出现表面剥蚀、骨料裸露甚至结构破坏。研究表明，钢纤维混凝土的抗冲磨性能比普通混凝土提高2-3倍，冲磨深度仅为普通混凝土的50%左右。钢纤维通过桥接作用抑制微裂纹扩展，防止表层材料因局部冲磨剥离而引发连锁破坏，大幅延长了泄水建筑物的使用寿命。
其次是优异的抗裂与韧性性能。水电工程中许多结构如大坝面板、压力管道外包混凝土等，由于温度变化、收缩变形和复杂应力作用，容易产生裂缝。钢纤维能够有效阻止混凝土内部微裂缝的产生和发展，使混凝土在开裂后仍能保持一定的承载能力，表现出良好的延性和能量吸收能力。与普通混凝土相比，钢纤维混凝土的抗裂性能提高3-4倍，弯曲韧性提高40-200倍，显著降低了裂缝渗漏和结构失效的风险。
第三是高效的地下工程支护能力。在水电站地下厂房、引水隧洞等地下工程施工中，钢纤维喷射混凝土已成为主流支护方式之一。与传统的钢筋网喷射混凝土相比，钢纤维喷射混凝土施工速度快、回弹率低、适应岩面起伏能力强，能够与围岩及时、完全结合，充分发挥围岩的自承能力。同时，钢纤维混凝土支护结构整体性好，能够有效抵抗岩爆、围岩变形等地质灾害，提高施工安全性。

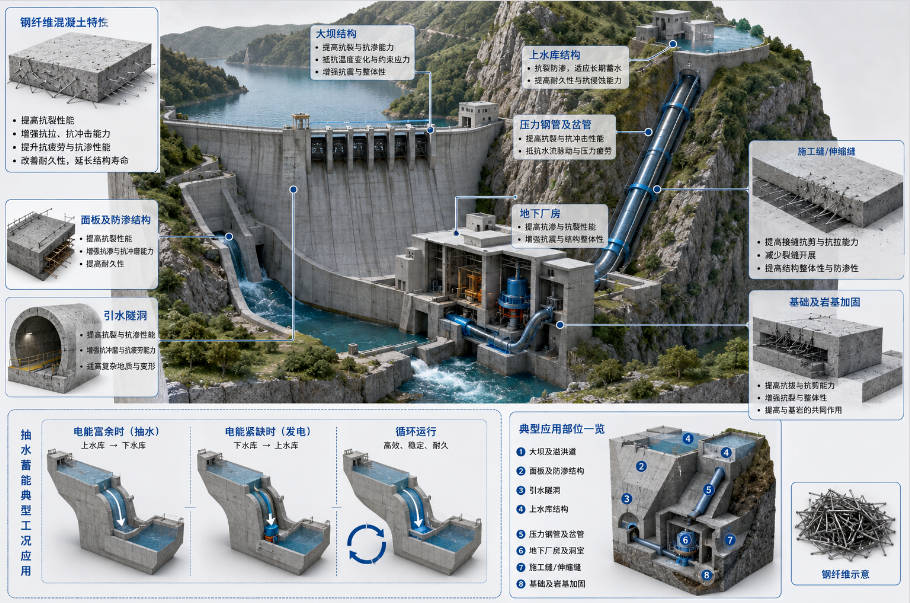

基于上述优势，钢纤维混凝土在水电与抽水蓄能工程中的应用场景主要包括：高速水流冲刷部位如泄洪洞、溢洪道、消力池、护坦等；地下工程支护部位如地下厂房顶拱与边墙、引水隧洞、交通洞等；高应力与复杂应力区如闸门槽、压力管道外包混凝土、坝体廊道孔口等；以及大坝面板、道路路面等其他对抗裂、抗冲击性能要求较高的部位。
二、国内水电工程典型应用案例
（一）长江三峡水利枢纽工程
三峡工程作为世界上最大的水利枢纽工程，在多个关键部位应用了钢纤维混凝土技术，取得了显著效果。其中，三峡船闸门槽部位采用了C60钢纤维硅粉混凝土，钢纤维掺量为117kg/m³，水胶比0.29。船闸门槽是承受闸门启闭冲击力和水压力的关键部位，应力集中现象严重，对混凝土的强度和抗裂性能要求极高。钢纤维混凝土的应用有效解决了门槽部位混凝土易开裂、易损坏的问题，提高了闸门运行的安全性和可靠性。
此外，三峡电源电站主厂房顶拱也采用了喷钢纤维混凝土支护。该主厂房为地下厂房，洞长60m，最大跨度16m，最大高度46.6m。传统的挂网喷护施工在圆弧状顶拱部位极为不便，难以适应曲线变化，而喷钢纤维混凝土不仅施工方便、节省支护时间，而且能够满足厂房岩体的稳定要求。通过严格的质量控制措施，该部位的喷钢纤维混凝土支护工程质量优良，为电站安全运行奠定了基础。
（二）黄河小浪底水利枢纽工程
小浪底水利枢纽是治理开发黄河的关键性工程，面临着世界上最复杂的泥沙问题。高速挟沙水流对泄水建筑物的冲磨破坏是工程设计和运行必须解决的重大难题。在小浪底工程中，钢纤维混凝土被广泛应用于泄洪洞、排沙洞等过流部位的抗冲磨防护。
小浪底工程的3条孔板消能泄洪洞由导流洞改建而成，洞内水流流速高达30-40m/s，且含沙量大，冲磨问题十分突出。工程技术人员在泄洪洞的龙抬头段、孔板消能段等关键部位采用了高强钢纤维混凝土，显著提高了结构的抗冲磨能力。实践证明，钢纤维混凝土在小浪底工程的应用有效抵御了高速挟沙水流的长期冲刷，减少了维护工作量，保证了枢纽的正常运行。
（三）雅砻江锦屏二级水电站
锦屏二级水电站位于四川省凉山彝族自治州，是雅砻江干流上的重要梯级电站。该电站引水隧洞群具有埋深大（最大埋深2525m）、洞线长、洞径大、地质条件复杂等特点，施工过程中面临着严重的岩爆、突涌水和断层破碎带等工程地质问题。
为应对这些挑战，锦屏二级水电站在引水隧洞施工中采用了纳米仿钢纤维混凝土等综合防治措施。纳米仿钢纤维混凝土结合了纳米材料和钢纤维的优点，具有早期强度高、回弹率小、一次喷射厚度大、韧性好等特点。在强岩爆洞段，纳米仿钢纤维混凝土与中空预应力注浆锚杆、水涨式锚杆等支护手段配合使用，有效吸收了岩爆释放的能量，防止了岩块弹射和坍塌，保障了施工安全和工程进度。
（四）公伯峡水电站
公伯峡水电站位于青海省循化县和化隆县交界处的黄河干流上，是黄河上游龙羊峡至青铜峡河段的第四座大型梯级电站。该电站导流洞工程地质条件恶劣，围岩稳定性差，施工难度大。
在导流洞施工中，工程采用了湿喷钢纤维混凝土技术，用湿喷钢纤维混凝土与锚筋桩联合受力加固边墙，用钢纤维混凝土拱圈支撑代替现浇钢筋混凝土。实践表明，钢纤维喷混凝土强度高、韧性好、适应变形能力强，能够充分发挥围岩的自承能力。与传统支护方式相比，湿喷钢纤维混凝土施工速度快，回弹率小，施工安全，质量好，经济上也较为合理，为导流洞工程的顺利完成提供了技术保障。
三、国内抽水蓄能电站典型应用案例
（一）尚义抽水蓄能电站
尚义抽水蓄能电站位于河北省张家口市尚义县，是国家可再生能源发展"十三五"规划的重点项目。该电站上水库大坝采用钢筋混凝土面板堆石坝，坝顶高程1396m，最大坝高约100m。混凝土面板作为堆石坝的防渗主体，其裂缝防治是工程建设的核心难题之一。
针对坝上地区昼夜温差大、薄层结构混凝土易裂缝等问题，尚义抽水蓄能电站创新设计了专用于面板浇筑的钢纤维混凝土配合比。通过引入钢纤维和新型专用减水剂，显著提高了混凝土的抗裂性能和抗冻融能力。在面板混凝土浇筑过程中，项目团队还建立了"源头抽检+进场车检+批量复检"三重把关模式，精准把控骨料含水与外加剂温度，确保了混凝土质量。钢纤维混凝土的应用有效减少了面板裂缝的产生，提高了大坝的防渗性能和耐久性。
（二）林州弓上抽水蓄能电站
林州弓上抽水蓄能电站位于河南省林州市，是豫北地区单体规模最大的清洁能源项目。该电站地处太行山腹地，地质构造复杂，断层多，施工难度极大。上水库大坝采用混凝土面板堆石坝，最大坝高148m，坝顶长369m。
为解决坝体混凝土面板防裂问题，弓上抽水蓄能电站采用了高抗裂、低收缩的混凝土，并结合聚丙烯纤维与钢纤维混杂技术。这种"刚柔并济"的增强方式使混凝土的抗裂性能与弯曲韧性分别提升了50%和80%以上。同时，项目团队还开发了多层复合止水带和自愈合材料，适应大变形条件下的防渗需求，进一步提升了接缝耐久性。钢纤维与聚丙烯纤维混杂混凝土的应用，为高寒高海拔地区和复杂地质条件下的抽水蓄能电站面板建设提供了宝贵经验。
（三）哈密抽水蓄能电站
哈密抽水蓄能电站位于新疆维吾尔自治区哈密市，是新疆首座抽水蓄能电站。该电站地下洞室群穿越多条断层破碎带，前期施工中曾发生数次掌子面坍塌事故，仅靠小导管支护效果不佳。
为确保隧洞内断层破碎带的施工安全和掌子面岩体稳定，哈密抽水蓄能电站采用了"管棚+钢筋束+钢支撑+纳米仿钢纤维混凝土封闭"的综合支护形式。纳米仿钢纤维混凝土具有良好的韧性和抗裂性能，能够与管棚、钢支撑等结构协同工作，形成坚固的支护体系。实践证明，这种支护形式有效控制了围岩变形，防止了坍塌事故的再次发生，为地下洞室群的顺利施工提供了有力保障。
（四）浑源抽水蓄能电站
浑源抽水蓄能电站位于山西省大同市浑源县，是山西省首个抽水蓄能电站。该电站自流排水洞采用TBM施工方法，开挖直径3.53m，总长度5300余米。
在洞身加固过程中，浑源抽水蓄能电站采用了"钢纤维混凝土初喷+系统锚杆+龙骨筋+挂网+喷射混凝土"的组合加固方法。钢纤维混凝土初喷能够及时封闭围岩，防止围岩风化和剥落，为后续支护施工创造安全条件。在断层、裂隙等不良地质段，通过增加钢纤维混凝土喷射厚度和加密锚杆布置，进一步提高了支护结构的安全性和稳定性。这种组合加固方法既保证了工程质量，又加快了施工进度，取得了良好的效果。
四、国外水电与抽水蓄能项目应用案例
（一）巴基斯坦Gulpur水电站
Gulpur水电站位于巴基斯坦阿扎德克什米尔地区的普恩奇河上，总装机容量100MW。该项目的导流隧道首次在巴基斯坦采用钢纤维喷射混凝土作为最终衬砌。
由于工期紧张，传统的钢筋混凝土衬砌仅用于隧道的仰拱部分和边墙1.6m高度以下，其余部分全部采用钢纤维喷射混凝土衬砌。与传统衬砌方式相比，钢纤维喷射混凝土施工速度提高了40%以上，大大缩短了工期。虽然钢纤维喷射混凝土每米隧道的成本比传统衬砌高约25%，但考虑到工期缩短带来的经济效益，其综合优势十分明显。导流隧道自2016年投入运行以来，经历了两次大洪水的考验，衬砌结构保持完好，证明了钢纤维喷射混凝土作为最终衬砌的可靠性和耐久性。
（二）智利AltoMaipo水电站
AltoMaipo水电站位于智利安第斯山脉，距离圣地亚哥东南约60公里，总装机容量531MW，是智利目前最大的建设项目。该项目包括两座水电站，共需要建设约66公里的引水隧道和地下厂房。
由于项目地处安第斯山脉，材料运输困难，且自然环境具有腐蚀性，传统的钢筋网喷射混凝土存在易腐蚀、运输不便等问题。因此，该项目选择了BarChip宏合成纤维作为喷射混凝土的增强材料。宏合成纤维具有耐腐蚀、重量轻、运输方便等优点，能够满足地下工程支护的要求。项目中两个容纳发电厂房的地下洞室共使用了40,000立方米的纤维增强喷射混凝土，取得了良好的支护效果。
（三）尼泊尔上马相迪A水电站
上马相迪A水电站位于尼泊尔喜马拉雅山南麓，流域山高坡陡，地质条件差。汛期高速、高含沙水流的磨蚀，尤其是推移质泥沙的持续砸击，极易造成坝后闸室及护坦冲蚀破坏。
电站投运以来，先后采用了C40混凝土、环氧细石混凝土、复合型弹性环氧砂浆、CF60钢纤维混凝土、16mm锰钢板等多种防冲蚀技术进行修复。其中，CF60钢纤维混凝土在一定程度上提高了护坦的抗冲磨能力，但在极端高含沙水流条件下，其防护效果仍不如钢板衬护技术。尽管如此，钢纤维混凝土作为一种经济有效的防冲蚀材料，在中等含沙水流条件下仍具有广泛的应用前景。
五、发展趋势与展望
随着水电与抽水蓄能工程向高坝、大跨度、深埋深方向发展，对建筑材料性能的要求越来越高。钢纤维混凝土技术也在不断创新和完善，呈现出以下几个发展趋势：
一是纤维材料的多元化与混杂化。除了传统的钢纤维外，玄武岩纤维、聚丙烯纤维、碳纤维等新型纤维材料在水电工程中的应用日益广泛。采用钢纤维与其他纤维混杂技术，可以充分发挥不同纤维的优势，实现"刚柔并济"的增强效果，进一步提高混凝土的综合性能。例如，钢-玄武岩混杂纤维混凝土已在三峡水电站压力管道外包混凝土中得到应用，显著改善了结构的受力性能和抗裂能力。
二是高性能化与功能化。通过掺入纳米材料、硅灰、高效减水剂等外加剂，开发出更高强度、更高韧性、更好耐久性的钢纤维混凝土。同时，研究具有自愈合、自监测、自修复等功能的智能钢纤维混凝土，使其能够感知结构内部的损伤并进行自动修复，提高工程的安全性和使用寿命。
三是施工技术的机械化与智能化。随着湿喷技术、泵送技术的不断发展，钢纤维混凝土的施工效率和质量得到了显著提高。未来，结合机器人技术、物联网技术和大数据技术，实现钢纤维混凝土施工的机械化、自动化和智能化，将进一步降低施工成本，提高工程质量。
四是设计理论与方法的完善。目前，钢纤维混凝土的设计理论和方法还不够完善，缺乏统一的设计标准和规范。未来，需要加强钢纤维混凝土力学性能、破坏机理和长期性能的研究，建立更加科学合理的设计理论和方法，为钢纤维混凝土在水电与抽水蓄能工程中的广泛应用提供理论支持。
综上所述，钢纤维混凝土作为一种高性能复合材料，在水电与抽水蓄能工程中具有广阔的应用前景。随着技术的不断进步和创新，钢纤维混凝土将在解决水电工程关键技术难题、提高工程质量和安全性、延长工程使用寿命等方面发挥更加重要的作用，为我国清洁能源事业的发展做出更大贡献。
上一篇：无
