声纹≠声学成像！别再傻傻分不清！

左右滑动查看更多

01

02

两者的原理差异直接决定了硬件系统的设计方向与核心技术指标，形成了固定式在线监测与便携式现场测试两种截然不同的产品形态。

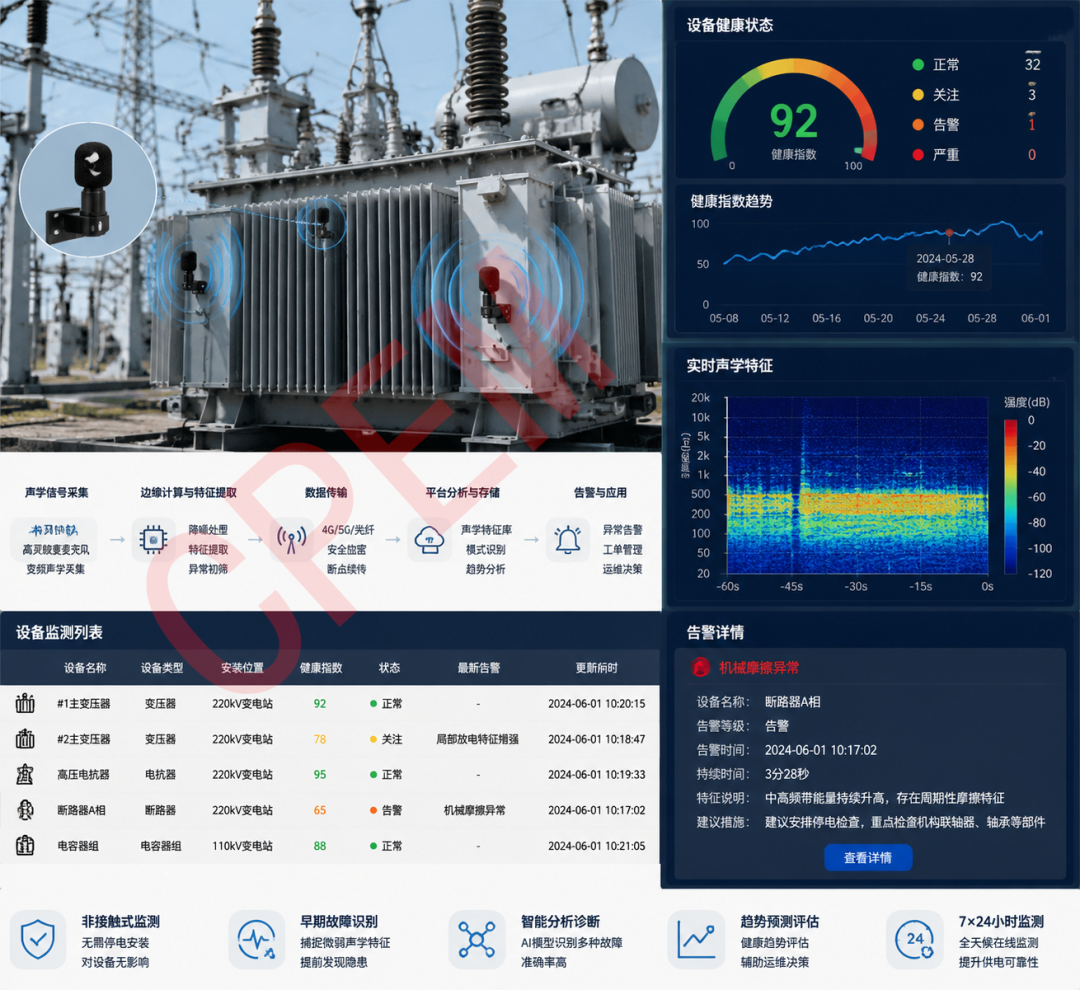

声纹在线监测装置采用“单点传感器+集中式分析”的架构，通常由传感器单元、数据采集单元、存储分析单元与供电电源组成。传感器分为接触式与非接触式两类：接触式传感器直接吸附在设备壳体上，抗干扰能力更强，动态范围上限要求不低于120dB；非接触式传感器需配备防风防雨防鸟罩，动态范围上限要求不低于110dB。其核心性能指标围绕“特征提取精度”设计：传感器灵敏度需大于10mV/Pa，采样率不低于48kHz、位深度不低于16bit，在1kHz频率下级线性误差不大于±1.4dB，声纹图谱的幅值分辨率需达到0.1dB，确保能捕捉到设备早期缺陷引发的微小频谱变化。这类装置多为固定式安装，可实现24小时不间断监测，数据通过标准化HTTP接口上传至站端或云端系统，支持原始音频、声纹图谱与特征量的长期存储与追溯。

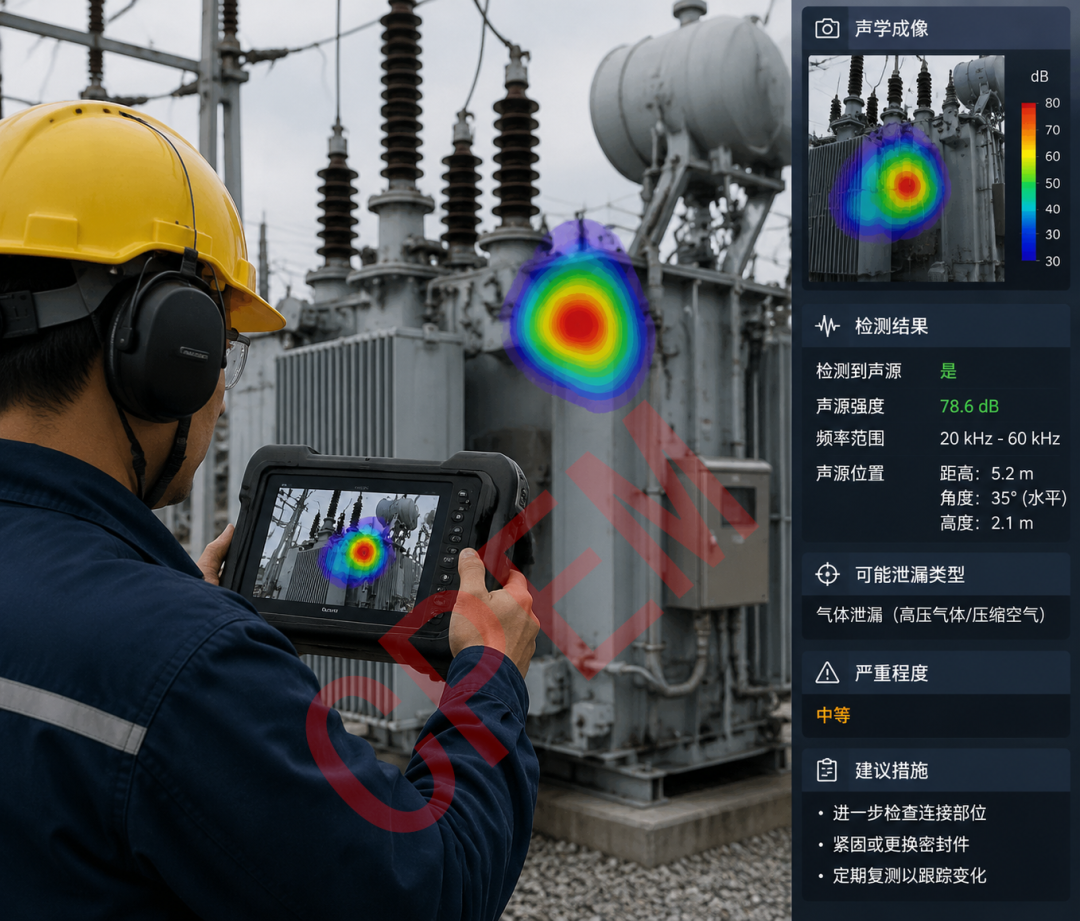

声学成像仪则采用“阵列传感器+一体化成像”的架构，核心是由多个传声器按特定几何排列组成的传声器阵列，搭配中心摄像头与实时数据处理单元。其核心性能指标围绕“空间定位精度”设计：可听声频段要求横向空间分辨力不大于300mm、定位误差不大于50mm，超声频段则分别提升至150mm与20mm，主旁瓣抑制比不低于10dB。阵列的孔径、传声器间隔与视场角直接决定成像性能：阵列孔径越大，低频声源识别能力越强；传声器间隔越小，高频声源识别上限越高。标准推荐螺旋形阵列排布，其动态范围可达16.3dB，远优于星形、环形等均匀排布方式，能有效抑制旁瓣干扰。声学成像仪多为便携式手持设备，集成电池供电与触控操作，支持实时声像图显示、音频视频录制与一键生成报告，适合现场快速排查。

03

硬件架构的差异进一步导致了数据维度与分析方法的不同，形成了“趋势预警”与“故障定位”两种互补的运维能力。

声纹产生的是时序化的特征数据，分析核心是“基线比对与趋势演变”。标准要求装置具备实时监测与样本分析两种模式：实时监测模式下，系统持续采集声信号并提取特征，当特征值偏离基准阈值时自动触发告警与异常数据存储；样本分析模式下，运维人员可对历史数据进行回溯，分析缺陷的发展趋势。其数据存储采用“循环滚动+抽取式+手动”相结合的方式：正常数据每30分钟存储10秒，循环删除周期不小于30天；异常数据自动存储事件发生前10秒至后20秒的完整片段，并长期保存。通过积累同一设备不同时期、同类设备同一工况的声纹样本，可建立设备全生命周期的声纹档案，实现从“事后抢修”到“事前预警”的转变。例如，变压器绕组松动会导致100Hz谐波幅值显著升高，冷却器轴承磨损会出现特定频率的窄带噪声，这些特征变化均可通过声学指纹提前数月被捕捉。

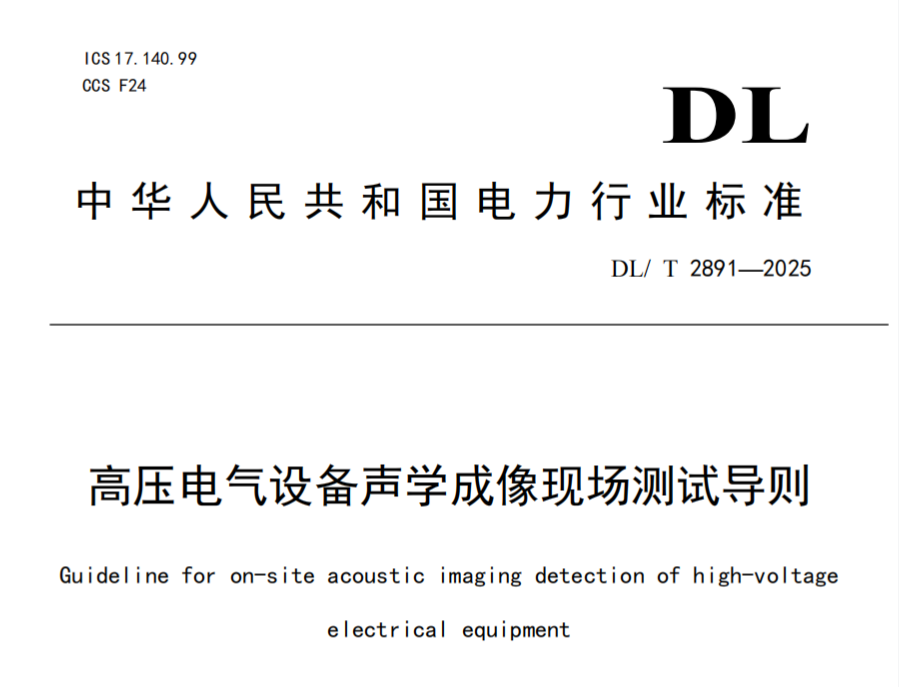

声学成像产生的是空间化的声场数据，分析核心是“声源溯源与类型判别”。标准规定了三类数据分析方法：同类比较法通过对比同组、同相设备的声像图差异判断异常；综合分析法结合设备负荷、环境温度、历史数据等因素进行综合判断；实时分析法则用于跟踪大负荷试验或带缺陷运行设备的声场变化。其分析过程通常先通过时频谱图确定异常声信号的频率范围，再调节成像频段与显示动态范围，在声像图中定位最强声源点。标准附录D中的典型案例充分体现了这一逻辑：电抗器均压环支撑条脱落的异常声信号集中在2500Hz\3500Hz，声像图精准定位至套管顶部；GIS击穿放电的瞬时声信号集中在5000Hz\9000Hz，声源定位在加压套管与气室连接处。这类故障若仅依靠声学指纹，只能判断设备存在异常，无法确定具体故障部位，而声学成像则能直接指导检修人员精准消缺。

04

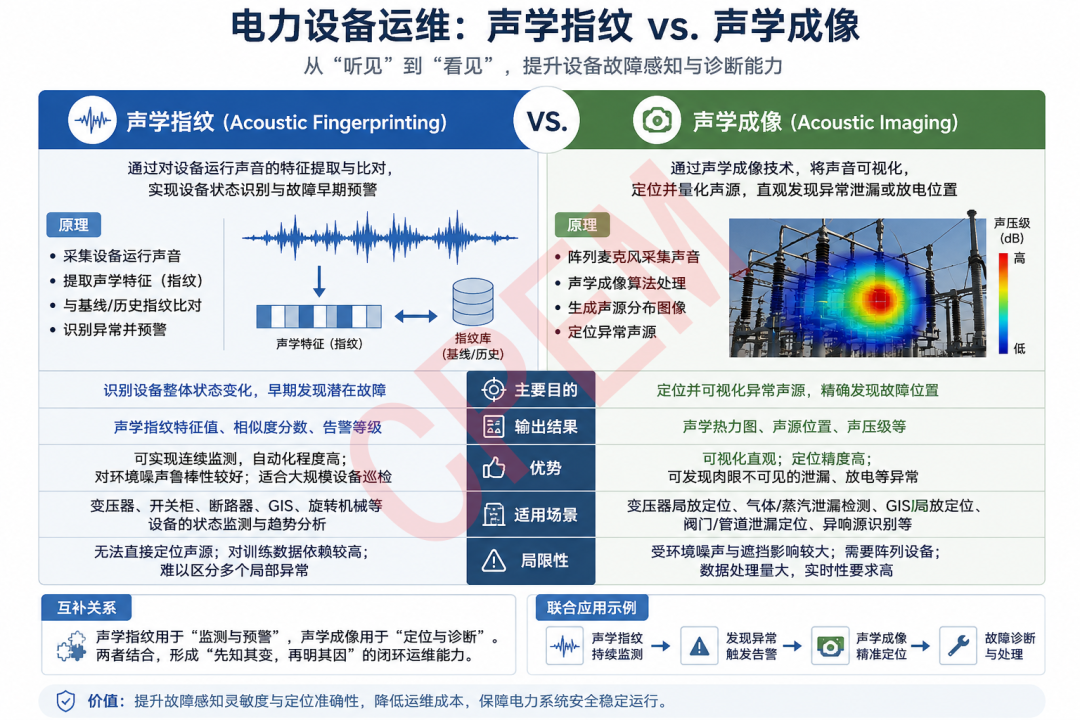

在电力设备运维体系中，声学指纹与声学成像并非竞争关系，而是各司其职、相互补充的技术手段，覆盖了设备状态监测的全流程。

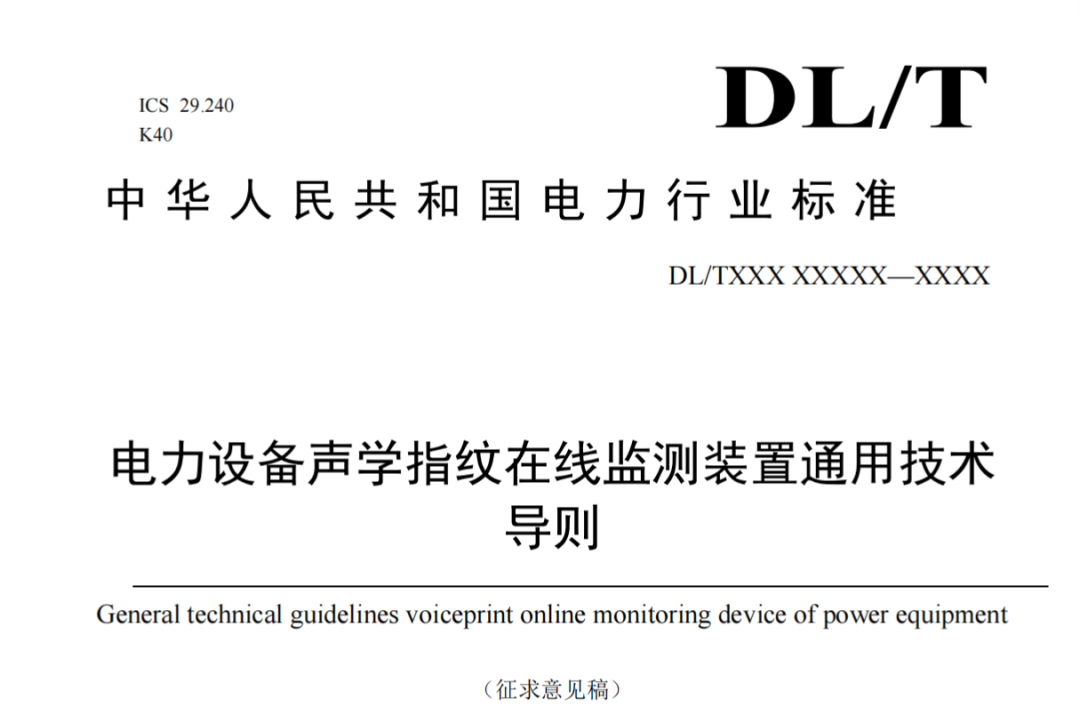

声纹是关键设备长期在线监测的核心手段，适用于变电站主变、GIS、高压电抗器、储能电站变流器等核心设备的日常健康管理。这类设备数量多、分布广，且故障发展具有隐蔽性与渐进性，传统的定期巡检难以发现早期缺陷。固定式声学指纹装置可实现无人值守的24小时监测，自动识别变压器直流偏磁、组部件松动、冷却器异响、GIS局部放电等常见缺陷，将故障消灭在萌芽状态。标准明确要求装置具备多通道同步测量、声纹样本自动标注与上级系统数据交互功能，可无缝接入电力设备状态监测平台，实现全网设备的集中管控。

声学成像则是现场故障排查与消缺验证的必备工具，适用于设备出现异响、声学指纹预警异常或定期带电检测时的精准定位。当声学指纹系统提示某设备声纹异常时，运维人员携带声学成像仪到现场，通过多角度测试快速定位故障点，避免盲目停电拆解。例如，某500kV变压器空载运行时声学指纹监测到异常声信号，现场声学成像发现声源集中在油枕下部，进一步测试确认是油面温度计防雨罩松动振动所致，仅需紧固螺栓即可消缺，避免了不必要的停电检修。此外，声学成像还可用于开关柜内部放电、穿墙套管电晕、断路器机构异响等隐蔽性故障的排查，尤其适合在复杂电磁环境下区分多个声源的位置与类型。

05

声纹与声学成像从不同维度挖掘了声信号的价值，共同构建了电力设备声学监测的完整技术体系。声学指纹通过提取设备声音的“特征指纹”，实现了对设备健康状态的全天候感知与早期预警；声学成像通过重构声场的“空间分布”，实现了对故障位置的精准定位与快速排查。随着标准体系的不断完善与技术的持续发展，两者的融合将成为未来趋势：新一代在线监测装置将集成小型化传声器阵列，在实现声纹特征分析的同时具备初步的声源定位能力；便携式声学成像仪将搭载更丰富的声纹样本库，在定位故障的同时自动识别缺陷类型。这种“特征+空间”的融合技术，将进一步提升电力设备运维的智能化水平，为电网的安全稳定运行提供更坚实的保障。
