重磅！电缆“宽频阻抗谱测试”行标来了

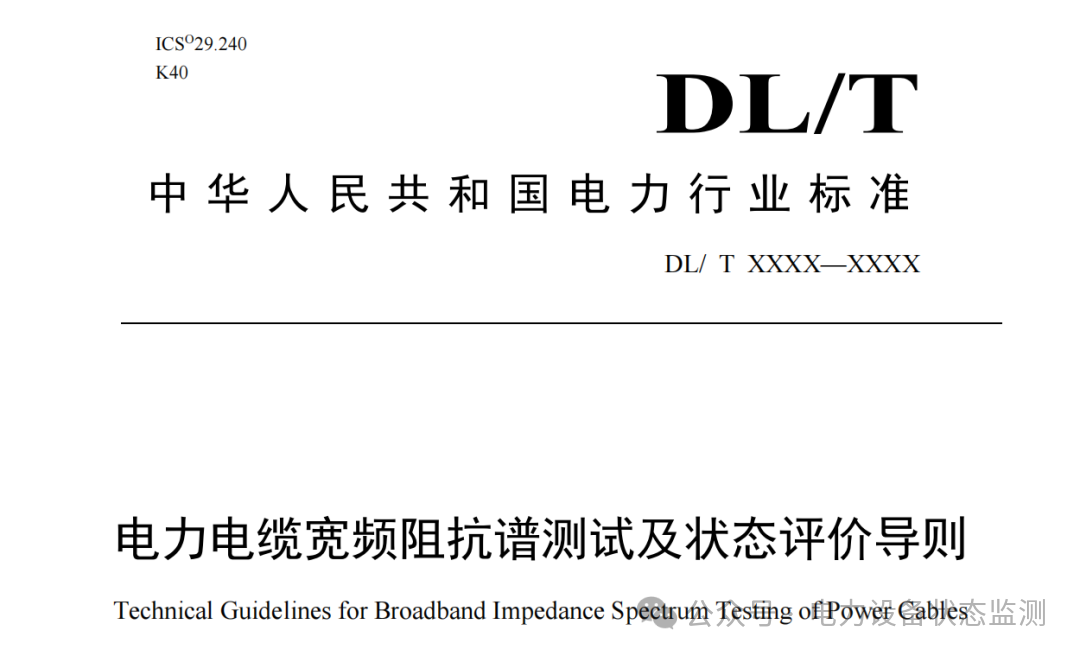

近期，电力行业标准《电力电缆宽频阻抗谱测试及状态评价导则》完成征求意见稿编制，这是我国电力行业首部针对宽频阻抗谱电缆检测技术的专项标准。该标准由国网浙江电科院牵头起草，归口全国电力设备状态维修与在线监测标准化技术委员会，首次从仪器性能、测试流程、缺陷判定到报告输出形成了全链条统一规范，将为中高压电力电缆的无损检测与状态评价提供权威技术依据。

国网浙江电科院在宽频阻抗谱测试技术的研究、试验验证和现场应用工作中具有长期经验，多年的技术积累和工程应用经验对本文件的制定具有较强的支撑。

1.标准背景

电力电缆是输配电网络的核心载体，其绝缘状态直接决定电网供电可靠性。随着我国电缆敷设规模持续增长，传统检测手段的局限性日益凸显：时域反射法对高阻缺陷识别能力不足，耐压试验属于破坏性检测且需长时间停电，常规预防性试验难以实现缺陷的精准定位与定性。宽频阻抗谱测试技术作为新型无损检测手段，通过向电缆首端注入宽频扫频信号，结合频域-时域转换算法可还原电缆沿线的阻抗分布特征，能够识别本体、接头、护套等多类缺陷，且具备单端测试、操作便捷、不损伤电缆等优势，近年在工程中得到快速推广。

但在标准出台前，国内宽频阻抗谱检测始终缺乏统一的行业规范，不同机构在仪器参数选型、测试操作流程、缺陷判定尺度上存在明显差异，检测结果的一致性与互认度不足，制约了技术的规模化应用。与此同时，国际范围内也尚未形成同类技术的统一标准体系。

2.标准整体框架与适用边界

本标准严格遵循GB/T 1.1-2020标准化工作要求编制，整体采用 “正文+资料性附录” 的结构，正文共7章，配套4项附录，构建了从技术定义到落地应用的完整规范体系。正文部分依次明确了标准范围、规范性引用文件、术语和定义、测试系统与功能要求、测试要求、测试方法、测试结果及处理建议；附录部分则补充了测试参数推荐、测试报告模板、缺陷测试判据以及典型工程案例，为标准落地提供实操性指引。

在适用范围上，标准覆盖6k 及以上电压等级的交联聚乙烯、聚丙烯等主流中高压电力电缆，可用于电缆本体缺陷检测、中间接头状态评价、金属护套损伤识别等场景，既适配 10kV 配网电缆的常规巡检，也满足 110kV 及以上输电电缆的精细化诊断需求，是当前覆盖电压等级最全面的宽频阻抗谱检测规范。

3.核心技术指标与系统要求

标准从硬件层面对测试系统设定了明确的技术门槛，从源头保障检测数据的准确性与可靠性。

整套宽频阻抗谱测试系统由测试装置、测试引线与测试夹具三部分组成，标准特别强调全链路的电气连接可靠性：连接端口需清洁紧固，避免虚接与接触不良引入额外反射干扰；测试引线优先选用屏蔽性能优异的同轴电缆，降低现场电磁环境对测试信号的影响。任何连接环节的阻抗不连续，都会在最终结果中形成伪反射点，干扰真实缺陷的识别。

针对测试装置的核心性能，标准设定了多项量化硬指标。测试频率范围需至少覆盖50kHz至100MHz，单次扫频点数不宜低于10000点，这一参数组合平衡了检测的空间分辨率与有效测试量程，既能够识别局部微小缺陷，也可适配长距离电缆的检测需求。仪器动态范围不应低于100dB，测试端口输出功率不低于7dBm，保障长距离传输后微弱反射信号仍能被有效采集，避免远端缺陷被噪声淹没。

环境适应性与安全性能同样是规范重点。标准明确测试装置可在-10℃至50℃环境温度、5%至90%相对湿度、海拔不超过3000m的条件下正常工作，覆盖了户外、电缆隧道、管廊等绝大多数现场工况。供电模式支持交流电源与直流电池双方案，直流电池模式下连续工作时间不低于4小时，满足现场无外接电源时的连续作业需求。安全条款严格对接电力安全工作规程与电缆故障测试规范，要求测试前必须确认电缆停电、验电并完成充分放电，仪器需可靠接地，同时宜配备感应电检测与保护功能，针对高压电缆的残余电荷与感应电压风险设置多重防护。

4.标准化测试全流程规范

标准对测试全流程进行了细化约束，确保不同人员、不同场景下的测试操作具备一致性与可重复性。

测试准备阶段，除落实停电、接地等基础安全措施外，还需将非测试相导体可靠接地，保持测试端与相邻相、相邻电缆的足够绝缘距离，排除相间耦合干扰。对于采用交叉互联结构的高压输电电缆，测试前宜将金属护套恢复为直连状态，避免屏蔽层信号传播路径改变，影响高频反射特征的准确性。在感应电较强的现场环境中，可将待测电缆末端的导体与屏蔽层短接，进一步抑制干扰信号。

接线采用通用的单端测试模式，分为两种典型接线方式：相 - 地绝缘测试将测试正极接电缆导体、负极接屏蔽层，用于评估电缆主绝缘的对地状态；相间绝缘测试将正负极分别连接两相导体，用于评估相间绝缘性能。两种接线方式可根据检测目标灵活选用。

正式测试遵循标准化的四步流程。第一步根据被测电缆长度确定扫频范围，百米以内的短电缆可采用更高的频率上限，提升缺陷分辨率；十公里以上的超长电缆则需降低频率上限，保证有效测试量程。第二步在测试夹具处完成系统校准，消除测试引线、夹具自身阻抗带来的系统误差，避免伪缺陷误判。第三步按预设参数逐相开展扫频测试，三芯电缆需逐芯检测，可通过多次扫频取平均的方式降低背景噪声，同步记录阻抗谱的幅值与相位数据。第四步完成时频转换，输出脉冲响应与阶跃响应两类曲线，为后续缺陷分析提供基础数据。针对电缆波速参数，标准提出对于长度已知的电缆，应通过参数校准使测试长度与实际长度一致，将校准后的波速作为该电缆的取值；长度未知的电缆可按不同电压等级对应的典型波速范围设定。

5.缺陷判定与状态评价体系

缺陷判定是标准的核心技术内容，其构建了基于时域响应特征的标准化评价体系，改变了以往结果解读过度依赖个人经验的局面。

标准明确以分布参数模型作为理论基础，将电缆等效为单位长度电阻、电感、电容、电导组成的级联结构，通过时频转换算法将首端测得的频域阻抗谱，映射为沿电缆长度分布的空间域阻抗曲线。其中脉冲响应曲线用于精准定位阻抗突变点，阶跃响应曲线反映电缆阻抗的整体变化趋势，二者结合可实现缺陷的定位与定性。

在波形分析原则上，标准确立了两项基本逻辑：一是反射波幅值与阻抗失配程度正相关，缺陷越严重反射幅值越大；二是反射波极性由阻抗变化方向决定，阻抗增大呈现正极性反射，阻抗减小呈现负极性反射。为进一步提升判定可靠性，标准推荐采用多维对比分析方法，包括同一电缆历史数据的纵向对比、同一回路三相测试结果的横向对比，以及电缆击穿前后的测试对比，通过多维度信息融合降低噪声与工况差异带来的误判风险。

标准同时明确了正常多接头电缆的基准特征，为异常识别提供参照：沿线可识别与中间接头位置对应的规则反射点，各接头反射幅值较小且波形形态基本一致，随传播距离增加呈现自然衰减趋势，终端反射信号强度通常大于中间接头，整体分布阻抗曲线平滑无明显突变。

当测试结果出现六类特征时，可判定为异常或疑似存在缺陷：一是某一反射点幅值明显大于其他正常接头；二是反射波形出现畸变、拖尾或展宽；三是反射极性与正常特征不符；四是反射点间距与实际敷设长度明显不一致；五是出现无对应结构的额外反射点；六是终端反射信号异常减弱甚至消失。若异常反射位置无中间接头等已知结构，则可判断为电缆本体缺陷。

针对工程常见缺陷，标准归纳了对应的响应特征：导体断路与外屏蔽损伤会在缺陷位置产生正极性反射脉冲，缺陷后段阻抗整体上升；低阻、高阻故障则呈现负极性反射，故障电阻越低阻抗下降幅值越大；本体浸水受潮会在缺陷位置产生先负后正的脉冲特征，缺陷至末端阻抗轻微下降；局部过热也会呈现负极性的脉冲响应特征。附录中收录的局部浸水、整体浸水等工程实测案例，直观展现了判定方法的实际应用效果，验证了技术的工程有效性。

6.标准的行业价值与落地展望

该标准的发布实施，将对电力电缆运维与检测行业产生多重积极影响。其一，统一了宽频阻抗谱检测的技术尺度，从仪器研发、测试操作到结果评价形成全链条规范，显著提升检测结果的准确性与行业互认度，结束了该技术 “应用先行、标准滞后” 的局面。其二，为电缆状态检修提供了新的技术支撑，无损、便捷的检测特性使其可融入日常巡检体系，实现电缆缺陷的早发现、早处置，从 “故障后抢修” 向 “预防性运维” 转变，降低停电损失与运行风险。其三，将带动检测仪器产业的规范化升级，明确的性能指标为设备研发生产提供了明确依据，推动行业技术水平整体提升。

后续随着标准正式发布与宣贯落地，其在配网电缆状态普查、输电电缆精细化诊断、电缆故障快速排查等场景的应用价值将持续释放。未来该技术方向还可进一步向在线监测、缺陷分级量化、剩余寿命评估等方向延伸，不断完善电缆全生命周期状态管理的技术体系，为电力电缆安全稳定运行提供更坚实的标准保障。
