DL/T 1498.6-2025《变电设备在线监测装置技术规范 第 6 部分：红外测温在线监测装置》是电力行业首次专门针对变电设备红外测温在线监测装置制定的专项技术规范，将于2026年6月18日正式实施，填补了该领域长期缺乏统一产品标准和检测依据的空白。标准从设计、生产、选型、检测到运维全流程进行规范，核心解决了此前行业内装置性能参差不齐、互联互通困难、现场运维失效等痛点，是支撑变电设备智能运维的关键技术文件。
Part 01 标准定位与整体框架
标准背景与核心目标
行业痛点：此前红外在线监测装置无专项标准，厂家产品在测温精度、稳定性、通信协议等方面差异显著，约30%的装置安装后无法有效发挥作用，反而增加运维负担。
核心目标：统一装置技术要求、试验方法和检验规则，指导设计生产、选型采购和现场运维，提升装置整体性能和应用实效。
Part 02 核心技术要求深度解析
1.分类与场景适配（附录A）
标准首次明确了装置的分类和场景化选型原则，解决了此前选型盲目性问题：
▶ 按通道分类：
单红外通道：仅具备红外测温和成像功能，适用于对可见光无需求的低成本场景。
可见光/红外双通道：支持双通道分别成像和融合成像，是主流配置，可实现"热异常定位+设备外观识别"双重功能。
▶ 按灵敏度分类：
普通型（NETD≤150mK）：适用于开关柜、保护小室、屏柜、电缆沟等近距离、非敞开式场景。
高灵敏度型（NETD≤60mK）：适用于变压器、电抗器、断路器、避雷器等远距离、敞开式场景；换流阀、主变压器等重点设备宜采用640×480及以上像素的高灵敏度装置。
2.功能要求：必选与推荐明确区分
标准将功能分为"应具备（强制）"和"宜具备（推荐）"两类，兼顾通用性和先进性：
（1）强制核心功能
监测功能：支持点/线/区域测温，实时显示最高/最低/平均温；具备温度阈值报警、最高点追踪；支持距离、辐射率、环境温湿度等参数修正；具备自动/定时/掉电恢复快门校正和断电记忆。
通信功能：支持有线（网线）或4G/5G无线传输；具备断点续传；符合附录B通信协议。
数据分析功能：支持定时自动巡检；数据存储时长≥1个月；存储格式符合DL/T664-2016要求。
云台功能（带云台装置）：水平360°、垂直±45°调节；预置位≥32个；支持自动巡航和扫描；开机/掉电恢复自动校正。
（2）推荐进阶功能
双通道融合成像、恶劣环境下可见光图像增强、数字图像细节增强（针对细小温差）；
自动生成历史温度变化曲线、智能预警策略生成、现场校准数据自动补偿；
云台守望功能、断电位置记忆功能。
3.性能要求：量化指标精准管控
性能要求是标准的核心，所有指标均经过工程验证，确保装置能满足现场实际监测需求：

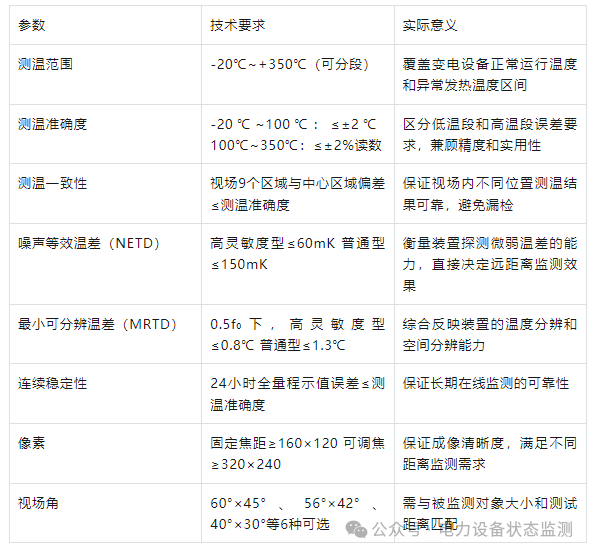

（1）红外核心性能（强制）
（2）可见光与云台性
可见光：分辨率≥1920×1080，彩色最低照度≤0.05Lux，黑白≤0.005Lux，动态范围≥100dB，满足夜间、雾霾等恶劣环境下的外观识别需求。
云台：定位准确度≤±0.1°，保证预置位巡航的精准性，避免目标偏移。
3.接入安全性：现场运行红线
标准明确了装置安装的安全底线，核心要求：
安装和接入不得影响被监测设备的正常运行；
安装地点与带电设备的距离符合GB26860《电力安全工作规程》要求；
装置必须牢固固定，防止高空坠落。
Part 03 试验与检验规则：质量管控全流程
试验方法：统一检测依据
通用试验：绝缘、电磁兼容、环境适应、机械性能、外壳防护等，按DL/T1498.1-2016执行，覆盖变电站恶劣环境下的可靠性验证。
专项试验：红外性能试验按 附录C（规范性）执行，首次统一了测温准确度、NETD、MRTD等关键参数的试验步骤和计算方法；可见光性能按DL/T1907.2-2018执行；云台性能按GB/T15412-2017执行。
试验仪器要求：明确了腔式黑体、面式黑体、红外成像性能参数测试系统的技术指标，确保试验结果的一致性和可比性。
检验规则：四类检验全覆盖
标准将检验分为型式试验、出厂试验、交接试验、定期试验四类，明确了各类检验的项目和要求：
注：定期试验是现场运维的关键，标准明确测温准确度为必做项目，确保装置长期运行后性能不失效。
Part 04 关键附录深度解读
附录B：通信协议（互联互通核心）
本附录是标准的重要亮点，解决了此前不同厂家装置与后台系统无法互联互通的问题：
传输层：采用TCP协议，默认端口10021；文件传输采用FTPS安全协议，保证数据传输安全。
应用层：采用XML格式报文，定义了注册、心跳、控制、数据上传等完整交互流程：
▷注册流程：装置主动发送注册请求，后台验证后返回心跳间隔和FTPS参数；
▷心跳流程：装置按约定间隔发送心跳，维持通信连接；
▷控制流程：后台可下发调焦、测温参数设置、图像采集等指令；
▷文件传输：红外和可见光文件按"装置编码/年/月/日/通道/时间.jpg"格式存储，便于统一管理。
附录C：红外性能试验方法（规范性）
本附录是检测机构必须严格执行的强制内容，核心特点：
测温准确度试验：要求在测温范围内均匀选取不少于7个测试点（含0℃、上下限），并在3~5个不同距离下测试，全面验证装置的测温精度；
NETD和MRTD试验：采用专用红外成像性能参数测试系统，明确了信号传递函数（SiTF）的计算方法，确保灵敏度指标可量化检测；
连续稳定性试验：在50℃下连续监测24小时，重复读取10次数据，验证装置长期运行的稳定性。
Part 05 标准实施影响与注意事项
01、行业影响
生产厂家：需按照标准要求优化产品设计，完善检测能力，2026年6月18日后生产的装置必须符合本标准；
业主单位：选型采购时应将本标准作为技术依据，优先选择通过型式试验的产品，交接和定期试验严格按标准执行；
检测机构：需按照附录C的要求配置试验设备和人员，统一检测方法，确保检测结果的权威性。
02、实施注意事项
场景化选型：严格按照附录A的场景适配原则选择装置类型和参数，避免"高参数低用"造成浪费或"低参数高用"导致监测失效；
通信兼容性：新采购装置应支持附录B的通信协议，现有装置可逐步改造实现互联互通；
定期校验：建议将红外测温在线监测装置的定期校验周期定为1~2年，重点核查测温准确度，对性能下降的装置及时校准或更换。
