传统工频变压器自19世纪末诞生以来，一直是电力系统的核心设备，承担着电压变换和电气隔离的基础功能。然而，随着分布式能源的大规模接入、电动汽车快充设施的普及以及智能电网建设的推进，传统变压器的局限性日益凸显：体积庞大、功能单一、响应被动，无法满足现代电网对灵活性和电能质量的要求。固态变压器（Solid-StateTransformer,SST），又称电力电子变压器（PowerElectronicTransformer,PET），正是在这一背景下应运而生的革命性设备。它通过电力电子变换技术和高频变压器，在实现传统变压器功能的基础上，集成了无功补偿、谐波抑制、功率调节、交直流多端口接入等智能化功能，被业界视为构建未来智能电网和能源互联网的关键设备。
工作原理：：高频化与三级式架构
01、核心思想：以高频换体积
传统变压器之所以体积庞大，根本原因在于其工作频率低（50/60Hz）。根据电磁感应定律，变压器铁芯的截面积与工作频率成反比——频率越低，需要的铁芯越大。
固态变压器的核心创新在于：先将工频交流电“提升”为高频交流电，再通过高频变压器进行能量传递。当工作频率从50Hz提升到10kHz以上时，变压器的体积和重量可降至原来的几分之一甚至十几分之一。
02、主流拓扑：三级式架构
目前，中高压应用中最成熟的固态变压器（SST）拓扑是三级式结构
第一级：输入级（AC/DC整流）
将中高压工频交流电（如10kV/35kV，50Hz）整流为高压直流电。这一级通常采用级联H桥（CHB）或模块化多电平换流器（MMC）拓扑，通过多个低电压模块串联来承受高电压，同时实现单位功率因数和低谐波输入。
第二级：隔离级（DC/DC变换）
这是固态变压器（SST）实现电气隔离和电压变换的核心环节。直流电通过高频逆变器（如双有源桥DAB或LLC谐振变换器）转换为高频方波，经高频变压器（10kHz~20kHz）耦合到副边，再整流回直流。高频变压器是固态变压器（SST）中最关键、技术难度最高的部件之一。
第三级：输出级（DC/AC逆变）
将隔离级输出的直流电逆变为所需的交流电（如380V/50Hz），可精确控制输出电压的幅值、频率和相位，并适应各种类型的负载。
注：对于直流输出型固态变压器(SST)，第三级可省略；对于交直流混合端口，可在直流母线上直接引出直流端口。
03、关键器件：宽禁带半导体
固态变压器（SST）的性能很大程度上取决于功率半导体器件。传统硅基IGBT开关损耗大、频率受限，制约了固态变压器(SST)的功率密度提升。碳化硅（SiC）和氮化镓（GaN）等宽禁带器件的出现成为固态变压器（SST）技术突破的关键——它们支持更高的开关频率、更低的导通损耗和更高的工作温度，使固态变压器（SST）的小型化和高效化成为可能。采用SiCMOSFET的固态变压器（SST）子单元效率可提升2-3个百分点，同时器件数量减少一半。
功能优势：超越传统变压器

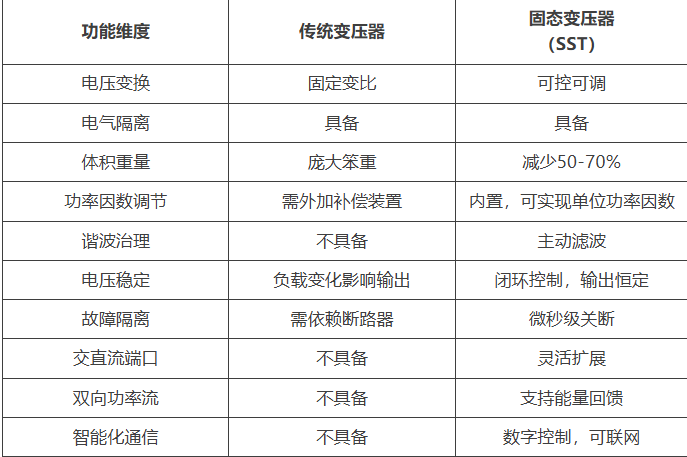

与传统变压器相比，固态变压器（SST）不仅是“变压”，更是“电能管家”。
典型应用场景与案例
电动汽车超充站：采用固态变压器（SST）后，10kV电网可直接降至800V直流，无需工频变压器。固态变压器（SST）体积小、重量轻，可部署于城市核心区的地下停车场或路边充电桩。目前国内已有企业推出基于SiC器件的1MW级SST超充模块，实现“充电5分钟，续航200公里”。
光储充一体化微网：固态变压器（SST）提供交直流多端口，光伏、储能、充电桩可直接接入直流母线，省去了多个DC/DC和AC/DC变换环节，系统效率提升5%以上，架构大幅简化。
数据中心供电：传统数据中心需要UPS、变压器、配电柜等多级设备，效率低、占地大。固态变压器（SST）可提供高品质稳压输出并兼容直流备电（如240V直流或380V直流），直接为服务器供电，系统效率可达97%以上，并实现“一路市电+一路电池”的双路冗余。
轨道交通牵引：替代笨重的工频牵引变压器（50 Hz），固态变压器(SST)可减轻机车重量30%以上，同时实现再生制动能量的高效回馈。
中压直流配电网：固态变压器（SST）作为中压直流配电网与低压交流/直流微网的接口设备，可实现双向潮流控制、故障隔离和电能质量综合治理，是未来“交直流混合配电网”的核心枢纽。
技术挑战与发展趋势
01[ 技术挑战 ] ：
多模块均压与环流抑制：级联H桥和输入串联输出并联（ISOP）结构中，模块间的电压均衡和环流控制是控制难点。
电磁干扰（EMI）：高频开关动作会产生强烈的传导和辐射干扰，需要精心设计滤波和屏蔽。
02[ 发展趋势 ] ：
更高电压等级：从10kV向35kV、66kV甚至更高电压等级发展，以适配中压配电网和工业应用。
标准化与模块化：行业正在制定固态变压器（SST）的通用技术标准，推动固态变压器（SST）的互换性和规模化生产。
