“班长，昨晚那条线路的故障报告快把我整崩溃了！保护出口、开关变位、重合闸记录搅在一起，我对着时间戳画了一个小时的时序图，还是不确定FA动作的正确不正确。”运维新人小孙揉着太阳穴抱怨。
一旁的配电二次专责笑着接过话：“早就不用手画了。我自己写了个小脚本，把故障录波一拖进去，咣当一下就生成一张‘开关动作时序泳道图’。保护动作、分闸、重合、合闸、后加速动作，一眼看穿，连刚来的实习生都能秒懂故障过程。来，给你秀一把。”
馈线FA动作分析，是配网运维最头疼的场景之一。大量毫秒级SOE日志、多个设备动作时序相互交织，人工逐条梳理、手绘时序图耗时费力，还极易出现偏差，难以精准定位开关拒动、超时、误动等问题。
针对这一长期存在的运维痛点，国网渭南供电公司供服中心自主研发FA动作时序泳道图自动生成工具。该工具无需人工逐条抠取数据、手动绘图，只需导入文件即可一键生成可视化时序泳道图，复杂的FA动作逻辑清晰直观，动作正确性一眼识破，彻底解放人力、提升研判精准度。
为什么就地FA分析越查越乱？
与普通线路故障不同，就地FA最大的特点是全自主、高时序、强配合。
无需主站干预，就能独立完成「故障定位→故障隔离→非故障区段复电」整套流程，全程依靠多台开关精密配合。
整套动作有着严苛的时序逻辑：先跳开故障上游开关，再逐级送电，永久性故障后加速动作隔离故障。
时序差一毫、动作错一步，都会全盘皆输。任意开关动作错误，都会造成隔离失败、复电异常。
而传统人工分析模式，完全跟不上就地FA的精密节奏：
数据海量
毫秒级时标成千上万，逐条筛查耗时耗力。
逻辑复杂
多设备交叉动作，极易混淆先后顺序。
容错极低
一处时间偏差，整体研判结论彻底出错。
“画图两小时，判错一瞬间”，是无数运维人员的真实工作写照！
彻底重构FA故障分析模式
本次上线的智能工具，核心打通智能抓取+可视化自动出图两大核心能力，把所有枯燥、重复、易错的人工工作交给程序，让运维人员只负责看图研判结论。
01.AI自动抓取，秒级读懂海量故障数据

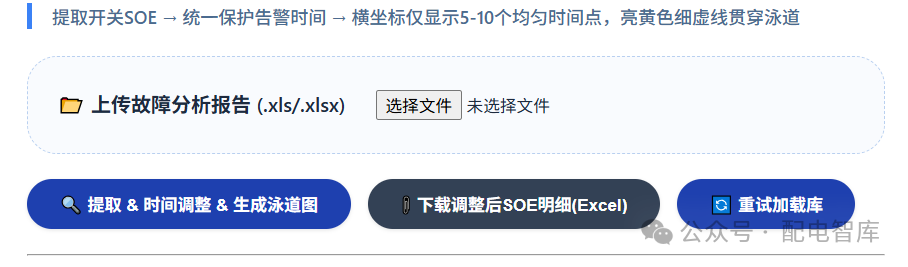

工具可自动识别解析：FTU/DTU设备SOE报文、混合格式文本日志。自动提取核心关键信息：
✔️ 精准匹配每台开关名称、分合闸动作类型；
✔️ 抓取毫秒级精准动作时标；
✔️ 智能标记保护动作等信息；
解析准确率远超人工核验。
02.一键生成泳道图，时序逻辑可视化
工具梳理完结构化数据后，程序自动生成FA专用开关时序泳道图，将枯燥的数字日志，转化为人人能看懂的可视化图表。
✔️标准化布局，清晰直观
横轴：统一毫秒级时间轴，完整还原故障全流程时序；
纵轴：一台开关一条独立泳道，清晰区分出线、分段、联络开关动作轨迹。
✔️差异化标记，故障醒目可见
红色色块=合闸带电、绿色色块=分闸断电；精准标注保护状态变化等信息。按照开关复电顺序对开关自动排序。
真正实现看图识故障、直观判问题。
实战落地！运维效率提升10倍+
工具落地应用后，彻底颠覆了传统人工复盘模式，把复杂的时序逻辑分析，简化为简单的“看图找茬”，新人也能独立精准研判故障，大幅降低技术门槛。
案例：精准锁定开关动作错误
某10千伏线路发生瞬时性故障，FA标准逻辑要求：分段开关跳闸后，下游开关失压分闸，7s后跳闸和分闸开关依次来电合闸。
而泳道图直观呈现：虽瞬时故障全线快速恢复供电，但某个分段开关来电合闸过早。
运维人员快速查找故障为运行参数存在偏差，及时完成隐患整改，彻底消除隐患，为后续设备精确动作筑牢基础。
持续迭代！AI深度赋能配网运维
下一步，供服中心将深化程序的应用场景与智能化水平，计划接入配电自动化主站，实现FA动作报告的自动推送与批量分析；训练AI模型自动识别常见故障模式，并给出诊断建议。此项技术让AI深度赋能配电网故障分析，真正实现“人人能看懂、个个会诊断”，为提升供电可靠性提供有力技术支撑。
