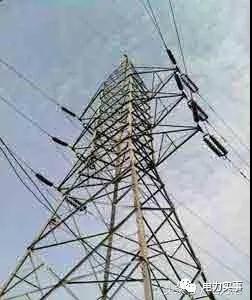

CPEM全国电力设备管理网讯：架空输电线路的主支撑单元为输电铁塔。输电铁塔必须在足够的安全高度从地面上携带重型传输导线。除此之外，所有的塔都必须承受各种各样的自然灾害。因此输电铁塔设计是一项重要的工程工作，其中三个基本的工程概念、土木、机电工程概念同样适用。
输电铁塔的组成部分
1.输电铁塔的峰值
2.输电铁塔的横臂
3.输电塔臂
4.输电塔笼
5.输电塔身
6.输电塔体
7.桩/锚杆螺栓和输电塔的底板组件。

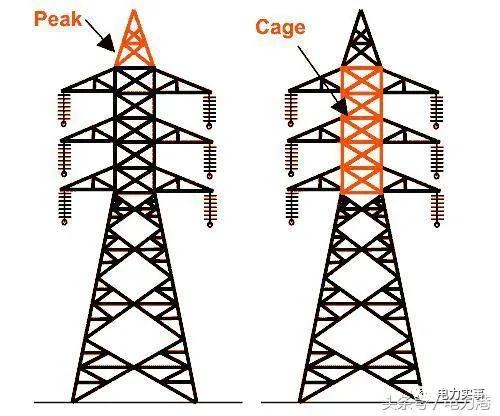

输电塔峰值
顶交叉臂上方的部分称为输电塔峰值。一般接地屏蔽线连接到这个峰的顶端。
输电塔横臂
输电塔的横臂保持传输导体。横臂的尺寸取决于传输电压的水平，配置和应力分布的最小成形角。
输电塔笼
塔体和峰顶之间的部分被称为输电塔笼。塔的该部分保持横臂。
输电塔体
从底部到地面的部分被称为输电塔体。塔的这一部分对维持传输线底部导体的所需的接地间隙起着至关重要的作用。
输电塔设计
在设计输电塔时，要注意以下几点：
1.最低导体点在地平面以上的最小离地间隙。
2.绝缘子串的长度。
3.导体之间和导体与塔之间保持的最小间隙。
4.接地线相对于最外导体的位置。
5.中间跨距间隙要考虑导体的动态行为和线路的减轻保护。

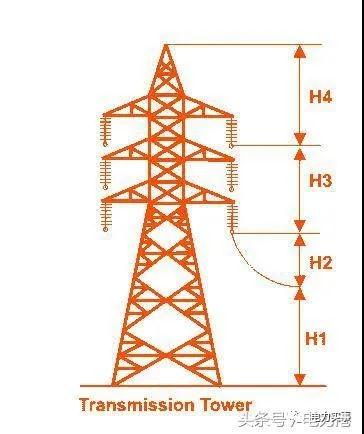

为了通过考虑上述几点来确定实际的输电塔高度，我们将塔的总高度分为四个部分：
1.最小允许离地间隙（H1）
2.导体最大垂度（H2）
3.顶部和底部导体之间的垂直间距（H3）
4.接地线和顶部导线（H4）之间的垂直间隙。
输电塔类型
根据不同的考虑，存在不同类型的输电塔。
传输线按照可用的走廊。由于最短距离的不可用，直接走廊传输线在阻塞来临时必须偏离其直线方向。在长传输线的总长度中可以存在多个偏离点。
根据偏差角度有四种类型的输电塔：
A型塔-偏差角度0度到2度。
B型塔-偏差角2度到15度。
C型塔-偏差角15度至30度。
D型塔-偏差角30度至60度。
根据导体在横臂上施加的力，输电塔可以以另一种方式分类：
切线悬挂塔，一般为A型塔。
角塔或张拉塔或有时称为断面塔。所有B，C和D类型的输电塔都属于此类。
除了上述定制类型的塔，塔被设计为满足下面列出的特殊用途，这些被称为特殊型塔：
1.河横穿塔
2.铁路/公路穿越塔
3.变换塔
基于由输电塔承载的电路的数量，其可以被分类为：
1.单回路塔
2.双回路塔
3.多回路塔。
