团队介绍
国网天津市电力公司电缆分公司电缆运检北部中心电缆试验班成立于2019年9月，主要从事国网天津电缆公司辖区内高压电缆带电检测工作。班组现有员工11名，其中硕士8人，占总人数72.8%，35周岁以下青年党员7人，占总人数63.6%，班组配有各类精尖检测设备，是一支技术过硬、敢为人先的带电检测队伍。日常工作涵盖770公里110kV电缆、334公里220kV电缆的高频局放检测、接地电流检测、红外检测等带电检测工作。致力于及时发现电缆设备潜在运行隐患，降低非计划停电次数，为电缆设备安全、稳定运行提供重要保障。
团队联系人：卫文婷
邮箱：weiwttt@163.com
电缆接地箱带电检测标准化作业

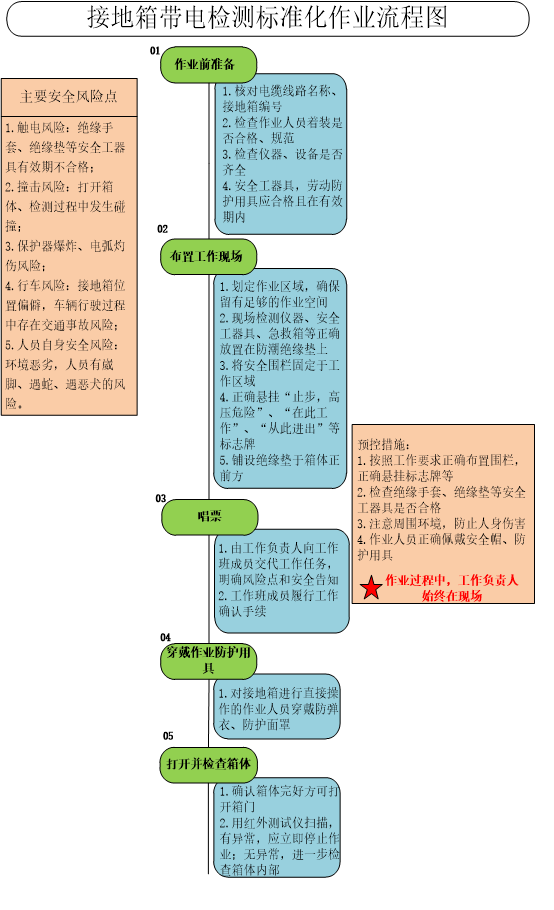

一、电缆接地箱带电检测标准化作业流程
（一）作业前准备
1、到达现场后应首先核对电缆线路名称和接地箱编号，确认无误后方可开始后续作业。
2、检查作业人员服装是否合格、规范。
3、检查仪器、设备是否齐全。
4、检查安全围栏、绝缘手套、急救设备等所有装置均合格且在有效期内。
表1 安全工器具配置表
序号 | 工具及耗材 | 数量 | 单位 |
1 | 安全帽 | 若干 | 顶 |
2 | 围栏 | 若干 | 个 |
3 | 绝缘手套 | 2 | 幅 |
4 | 绝缘杆 | 2 | 个 |
5 | 防护面罩 | 1 | 个 |
6 | 防弹衣 | 1 | 件 |
7 | 绝缘垫 | 2 | 个 |
8 | 安全标识牌 | 2 | 块 |
（二）布置现场工作

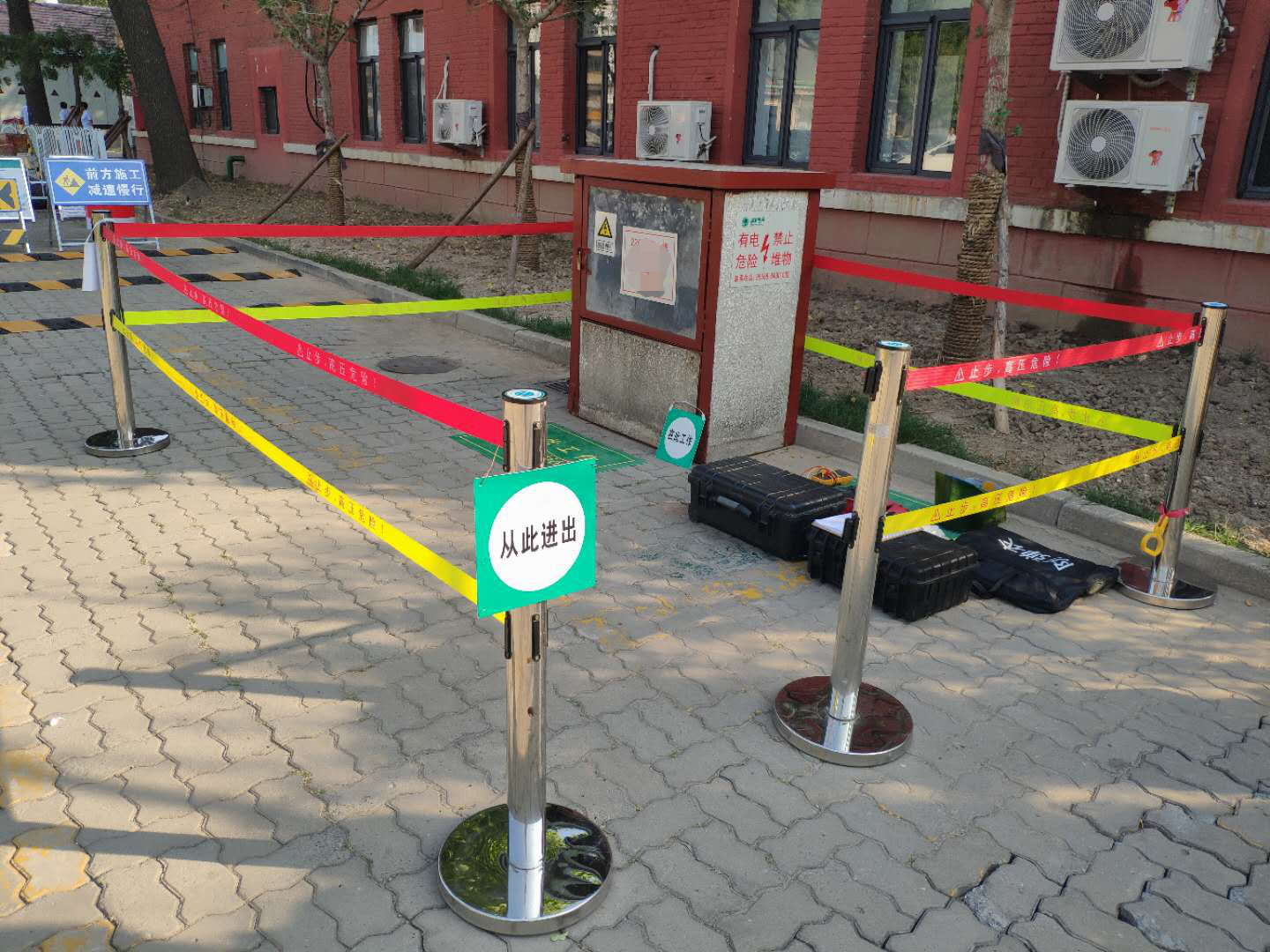

1、划定作业区域。工作人员根据现场条件和工作需要划定工作区域，区域内需留有足够作业空间。现场检测仪器、安全工器具、急救箱等物品需置于防潮绝缘垫上，且摆放至检测接地箱侧面，作业区域整体布局如图1所示。
图1 作业区域整体布局
2、设置安全围栏，悬挂标志牌。将安全围栏固定于工作区域若干边角位置，之后将安全围网固定于安全围栏上。将“止步，高压危险”标志牌置于正对接地箱的安全围栏外侧，且正面朝外悬挂，将“在此工作”标志牌置于接地箱侧面，正面朝外，且以不影响工作人员在接地箱正面操作为宜，将“从此进出”标志牌悬挂于工作区域入口处，正面朝外放置。
3、铺设绝缘垫。将绝缘垫置于箱体正前方，确保绝缘垫下方无碎石、玻璃、铁钉等杂物，绝缘垫正面朝上，且与箱体保持约30cm间隙，具体摆放方式如图2所示。
图2 铺设绝缘垫
4、工作区域应用安全围栏等严格分离，并有明显标记。夜间带电检测工作应在安全围栏上佩戴反光标志，工作现场加挂警示灯，所有人员需穿戴反光马甲。
（三）唱票
作业前工作负责人必须进行风险辨识，分析存在的危险点，向工作班成员交待防范及控制措施。所有工作人员应清楚工作任务、地点及注意事项等，履行工作确认手续。根据实际检测环境确定是否设置专责监护人并确定被监护人员，结合接地箱周围工作环境决定是否另设交通疏导人员。
（四）穿戴作业防护用具
穿戴作业防护用具。由工作负责人指派一名作业人员负责打开箱体、红外检测、验电、接地电流测量、拆装设备等工作，为该作业人员穿戴防弹衣、防护面罩。
（五）打开并检查箱体
确认箱体完好后方可打开箱体门锁，并确认箱体内是否存在杂草、小动物等不安全因素。确认无异常后用红外温度测试仪进行扫描，确认接地箱内是否存在异常发热点，对作业风险进行评估，如有发热严重区域，应立即停止作业，所有作业人员撤离至安全区域，并上报运维检修人员。
若红外扫描无异常，方可打开接地箱面板，在作业人员用电动扳手打开接地箱面板过程中应注意防止仪器、设备坠入接地箱底部。

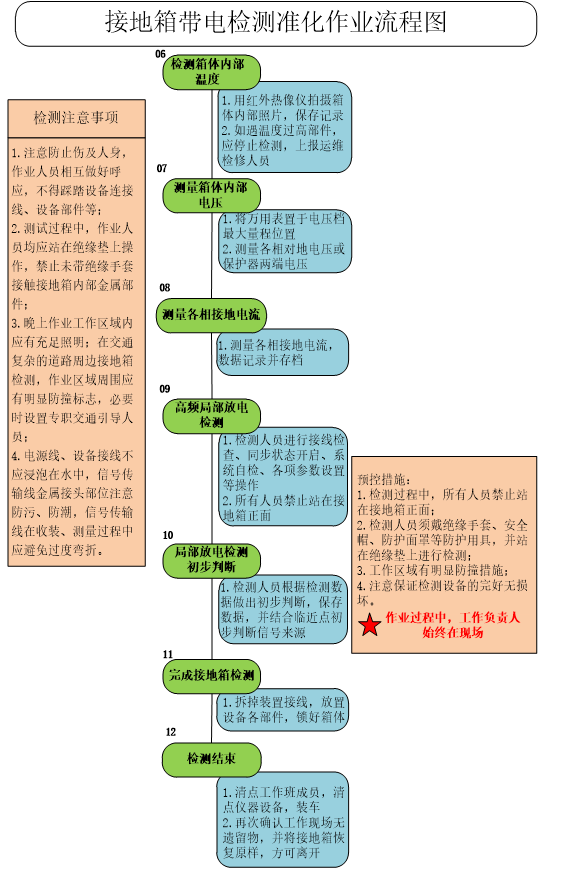

（六）检测箱体内部温度
由穿戴防护用具的作业人员用红外照相仪拍摄箱体内部照片，通过红外成像观测连板及各连接点是否存在过热，着重观测温度较高点位，并保存记录。如遇温升严重部件，应停止检测，并立即上报运维检修人员进行处理。
根据规程规定，电缆导体或金属屏蔽（金属套）与外部金属连接的同部位相间温度差超过6K，应加强监测，超过10K，应停电检查。
（七）测量箱体内部电压
由穿戴防护用具的作业人员测量各相对地电压，交叉互联接线方式经保护器接地的，也应测量保护器两端电压。在测量前将万用表置于电压挡最大量程位置，应确认电压无异常后方可进行后续作业。
（八）测量各相接地电流
由穿戴防护用具的作业人员进行测量，直接接地方式可直接选取各相线芯与接地连接部位测量，交叉互联接地箱根据实际情况优先选取各相线芯位置测量，不具备条件的可测量接地线。上述数据应记录并存档。
（九）高频局部放电检测
由穿戴防护用具的作业人员进行接线、同步线圈以及传感器拆装等操作。采集单元、数据处理单元、分析主机等设备和操作人员应位于接地箱侧面。测量过程中接地箱保持半闭合状态，禁止任何人员位于接地箱正面。局部放电检测人员进行接线检查、同步状态开启、系统自检、各项参数设置、检测信息文件建立等操作。
（十）局部放电检测初步判断
检测人员根据现场噪声水平设置检测域值，对疑似设备局放信号进行时域、频域观测分析，进一步给出初步判断结论并保存数据。结合三相观测数据进行对比分析，对于存在的异常信号，与典型图谱进行对比，初步判断局部放电类型。结合临近点位测量结果判断信号来源并记录。
（十一）完成接地箱检测
完成接地箱检测。各人员根据分工拆装接线，将设备各部件归位，安装接地箱盖板，锁好接地箱箱体。
（十二）检测结束
工作负责人清点工作班成员，清点各仪器设备，确认无误后将各设备、安全工器具等装入车辆，再次检查并确认工作现场无遗留物且接地箱已恢复至原样，至此完成本次电缆接地箱带电检测任务，工作班成员方可离开。
（十三）检测注意事项
1、在检测过程中注意防止伤及人身，作业人员相互做好呼应，不得踩踏设备连接线、设备部件等。
2、在打开接地箱箱体，拍摄红外照片、测量电压、接地电流、装拆传感器等过程中，作业人员均应站在绝缘垫上操作，禁止未带绝缘手套接触接地箱内部金属部件。
3、晚上作业时工作区域内应有充足照明；在交通复杂的道路周边接地箱检测，作业区域周围应有明显防撞标志，必要时设置专职交通引导人员。
4、电源线、设备接线不应浸泡在水中，信号传输线金属接头部位注意防污、防潮，信号传输线在收装、测量过程中应避免过度弯折。
5、如遇雨、雪、雷暴等恶劣天气到来，应提前停止检测，工作负责人组织工作班成员恢复现场，清点人员、设备，并安全撤离。
