站内电缆带电检测标准化作业流程
一、检测人员要求
检测人员应具备如下条件：
1、经过上岗培训并考试合格。
2、具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的相关安全管理规定。

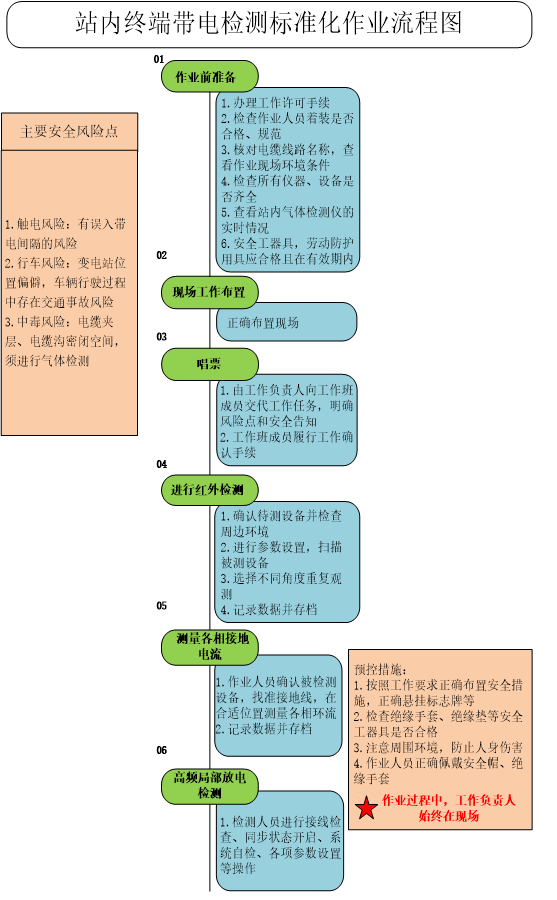

二、站内终端带电检测标准化作业流程
（一）作业前准备
1、工作班成员到达站内，工作负责人向站内运维人员办理工作许可手续。
2、检查作业人员服装是否合格、规范。
3、由工作负责人带领工作班成员核对需要检测的电缆线路名称，察看作业现场环境条件，明确工作内容、带电部位、现场作业危险点、安全注意事项、人员分工和作业程序等，根据现场检测环境决定是否设置专责监护人。
4、检查仪器、设备是否齐全。
5、在电缆沟槽、地下电缆夹层等位置的带电检测，应先查看站内气体检测仪的实时数据，或自带气体检测仪进行气体含量检测，确认无异常后方可进入。
6、检查急救设备、气体检测仪等所有装置均在有效期内，且试验合格，见表1。

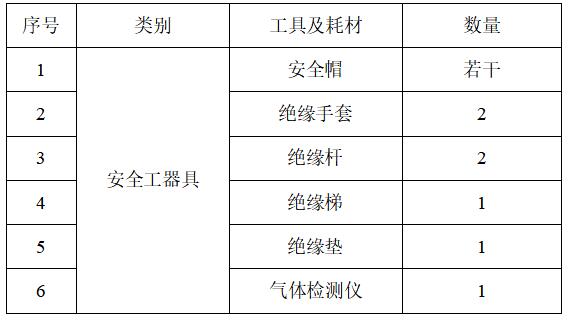

表1 工器具配置表（站内电缆带电检测作业）
（二）现场工作布置
正确布置工作现场。
（三）唱票
作业前工作负责人必须进行风险辨识，分析存在的危险点，向工作班成员交待防范及控制措施。所有工作人员应清楚工作任务、地点及注意事项等，履行工作确认手续。
（四）进行红外检测
根据环境背景条件、测试设备材质等因素，设置红外温度测试仪的参数，随后用红外温度测试仪初步扫描被测设备和周围环境，查看是否有异常发热区域。
如存在异常，则选取不同角度重复观测，着重观察温度较高的区域，并进行三相对比分析。根据红外检测规范对温度异常情况进行分析定性，记录存档并进行后续处理。如有严重发热部件，应上报运维人员并停止后续作业。
根据规程规定，电缆导体或金属屏蔽（金属套）与外部金属连接的同部位相间温度差超过6K，应加强监测，超过10K，应停电检查；终端本体部位相间温度差超过2K应加强监测，超过4K应停电检查。
（五）测量各相接地电流
作业人员确认被检测设备，找准接地线，在合适位置测量各相环流。根据环流值判定被测设备接地方式是否存在异常，对于严重缺陷设备应停止后续检测并上报运维人员做后续处理。上述测量数据应记录并存档。
（六）高频局部放电检测
检测过程中需两人操作，其中一名作业人员进行接线、对同步线圈以及传感器装拆等操作，操作过程中需戴绝缘手套。另一名作业人员进行接线检查、同步状态开启、系统自检、各项参数设置、检测数据采集等操作。数据采集过程中应尽量避免周围信号的干扰，设备摆放、连接线路应规整有序。

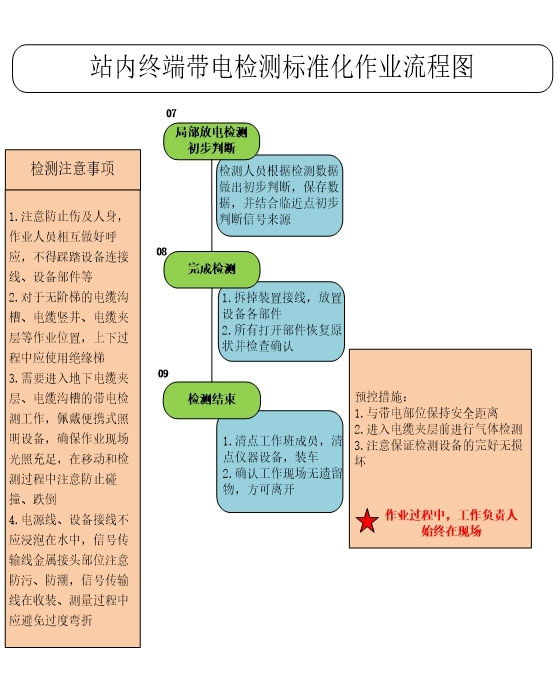

（七）局部放电检测初步判断
检测人员根据现场噪声水平设置检测阈值，对疑似局放信号进行时域、频域观测分析，进一步给出初步判断结论并保存数据。结合三相观测数据进行对比分析，对于存在的异常信号，与典型图谱进行对比，初步判断局部放电类型，结合临近点位测量结果判断信号来源并记录。
（八）完成站内设备带电检测
各人员根据分工拆装接线，将设备各部件归位。
（九）检测结束
工作负责人清点工作班成员，清点各仪器设备，确认无误后将各设备、安全工器具等装入车辆，再次检查并确认工作现场无遗留物且所有设备已恢复至原样，工作负责人向站内运维人员做工作终结报告，并完成工作终结手续。完成站内设备带电检测。
（十）检测注意事项
1、在检测过程中注意防止伤及人身，作业人员相互做好呼应，注意临近带电设备安全距离，严禁扩大作业范围，禁止抛接设备、设备连线。
2、高频局部放电检测需两人操作，其中一名作业人员进行接线、对同步线圈以及传感器拆装等操作，操作过程中需戴绝缘手套。
3、对于无阶梯的电缆沟槽、电缆竖井、电缆夹层等作业位置，上下过程中应使用绝缘梯，作业过程中应设置专责监护人并密切关注工作班成员状态。
4、需要进入地下电缆夹层、电缆沟槽的带电检测工作，佩戴便携式照明设备，确保作业现场光照充足，在移动和检测过程中注意防止碰撞、跌倒。
5、电源线、设备接线在收装、测量过程中应避免过度弯折，信号传输线金属接头部位注意防污、防潮。
6、现场检测仪器、安全工器具、急救箱等物品应置于防潮绝缘垫上，摆放于待测设备附近开阔位置。
