5G时代的来临
标志着数字时代已全面开启
新质生产力需求随之旺盛
既要技术含量高
又要符合高质量发展生产力
在电网实际工作应用中
如何发展新质生产力
打造活力型企业？
“融合5G短切片4G短复用电力无线通信核心骨干专网”
来回答
（以下简称为“融合短切片专网”）
什么是“融合短切片专网”？
它有什么优势？
为什么它是新质生产力？
别急，今天用一篇推文带你读懂
“融合短切片专网”是什么？

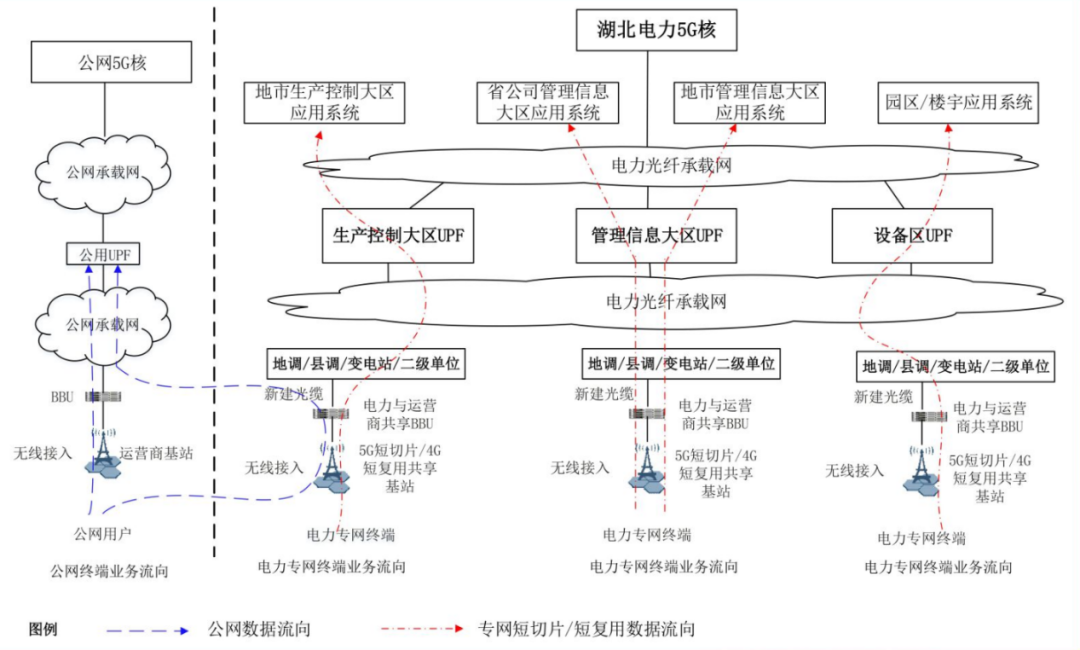

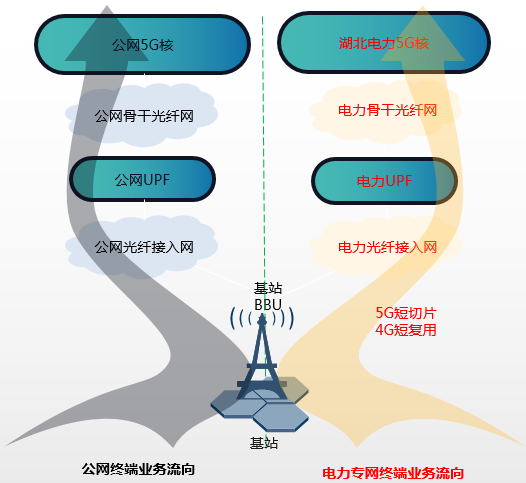

融合短切片专网原理图
国家电网已明确将5G关键技术研究及试点应用纳入新型电力系统建设的重点任务中，而实现的关键是5G切片技术。
以上划线文字资料来源：《5G切片分类理论及短切片类型应用分析》国网湖北省电力公司 周想凌
5G短切片、4G短复用技术
是构建电力无线专网的核心
这一技术手段的创新融合
符合高质量发展要求的生产力
满足新质生产力需求
同时也带来诸多优势
“融合短切片专网”4大优势
01、安全可靠
全量网元部署、确保数据主权、满足安全规定、七重物理隔离、七重数据防护、多网优选基站、通道稳定待用、防止信道拥塞、终端通用稳定。
02、灵活高效
通道构建简捷、释放物联潜能、分布接入好用、业务配置便捷、切片利用增强、调配能力突出、整体效率提升。
03、集约经济
集约规范管理、在用动态掌控、费控统一管控、充分资源整合、摊薄流量成本、经济效益明显。
04、开放友好
架构开放融合、符合国际标准、支持现网频谱、协议持续演进、保持技术领先、多元接入友好。
这种基于5G核（向下兼容4G核），对运营商5G无线基站进行切片分割（RB资源预留）及4G无线基站进行数据复用的技术，就像一把瑞士军刀伸进电网工作的多个场景，灵活高效的特点，极大提高了生产力，也降低了经济成本。
许多平时常见的工作场景
都有这一技术的介入
一起来看看吧
“融合短切片专网”5大应用场景
验证场景已经试点实施了各类业务终端接入融合短切片专网，采集移动类终端主要包含：配电自动化融合终端、集中器、空调负控、非侵入式电表、输电无人机、智能接地线监测及智能安全帽、布控球、北斗定位等；控制类终端主要包含：配电线路保护、缓动自愈型配电自动化、速动自愈型配电自动化等；园区类终端主要包含：充电桩、V2G、图像监控、保务通手机、智慧楼宇等。业务终端总体类别和业务属性基本涵盖了所有电力系统无线应用场景。
01、配电场景
基于5G短切片的速动型智能分布式FA——武汉天地B13开闭所
速动型智能分布式FA应用于线路分段开关、联络开关均为断路器的线路上，当配电线路发生故障时，配电终端不依赖配电主站控制，通过5G短切片高速通信网络，与同一环路内相邻终端实现信息交互，可在变电站出线开关保护动作前，实现故障快速定位、隔离和恢复非故障区域供电。

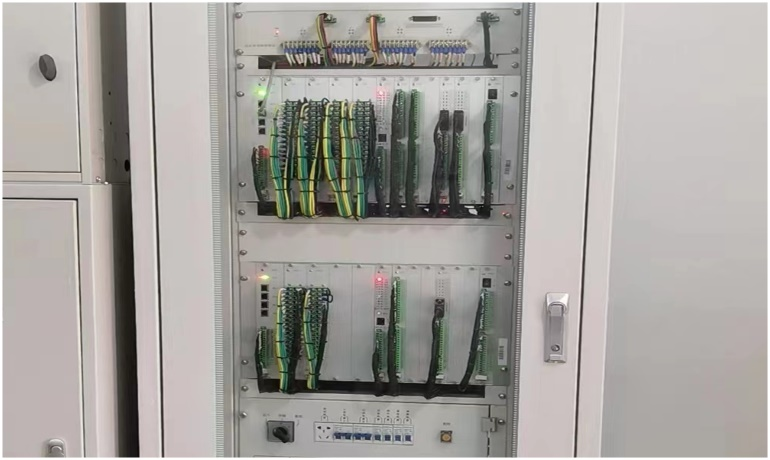

▲武汉天地B13开闭所场景现场照片
基于5G短切片的缓动型智能分布式FA——佳园4#环网
缓动型智能分布式FA应用于线路分段开关、联络开关为负荷开关的线路上，当配电线路发生故障时，配电终端不依赖配电主站控制，通过5G短切片高速通信网络，与同一环路内相邻终端实现信息交互，可在变电站出线开关保护动作后，实现故障定位、故障隔离和非故障区域的恢复供电。

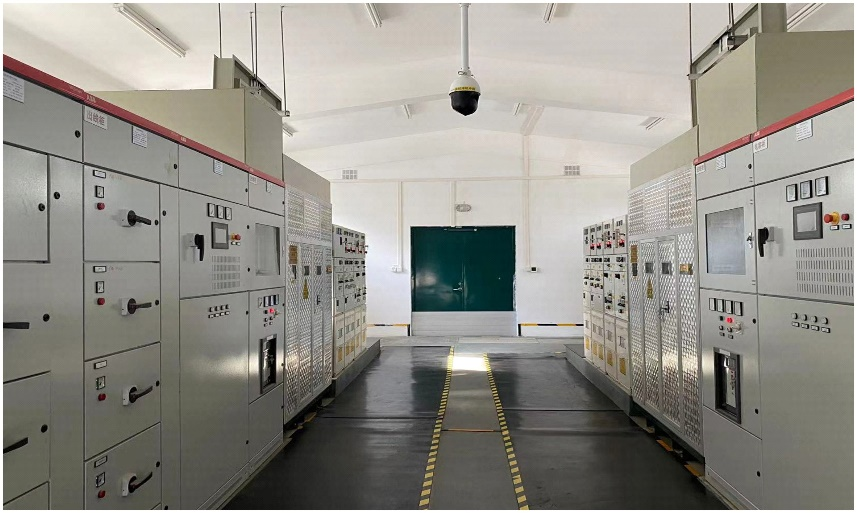

▲佳园线环网柜场景现场照片
基于5G短切片的配网线路差动保护
将5G短切片技术与传统电流差动保护有机结合，实现数据交互的高速率和低时延，将延时缩短至毫秒级，能准确快速隔离故障，及时恢复非故障区的供电，缩短用户停电时间。

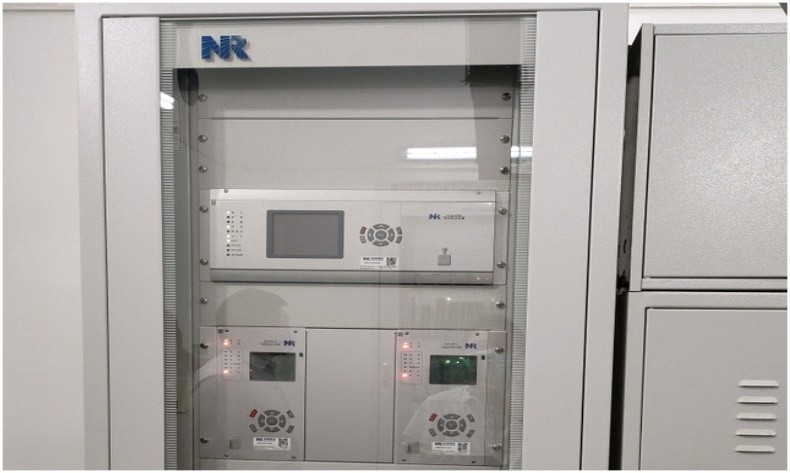

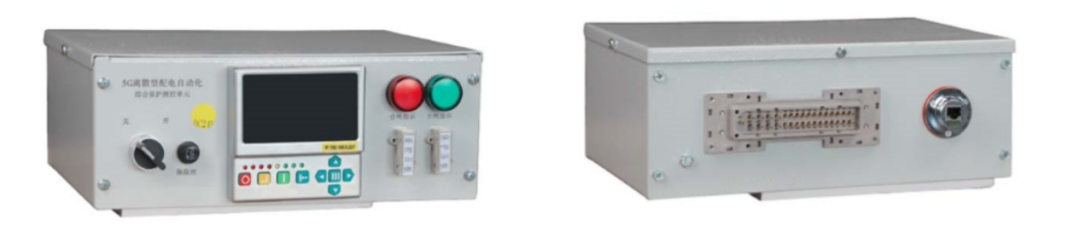

▲差动保护场景现场照片
基于5G短切片的集中式FA
当配电线路发生故障时，主站通过收集区域内配电终端信息，判断配电网运行状态，集中进行故障定位，自动完成故障隔离和非故障区域供电恢复，5G短切片为馈线自动化提供低时延、高速率、高可靠性的通信网络支撑。
▲佳园线环网柜场景现场照片
基于4G短复用技术智能站房辅助环控
对配电站房加装温湿度传感器、水浸传感器、门禁传感器、灯光控制等智能感知终端，集成配电房内安防、消防、环境、设备状态等信息，通过4G短复用技术上传至物联管理平台，实现对现场设备的远程实时监测。

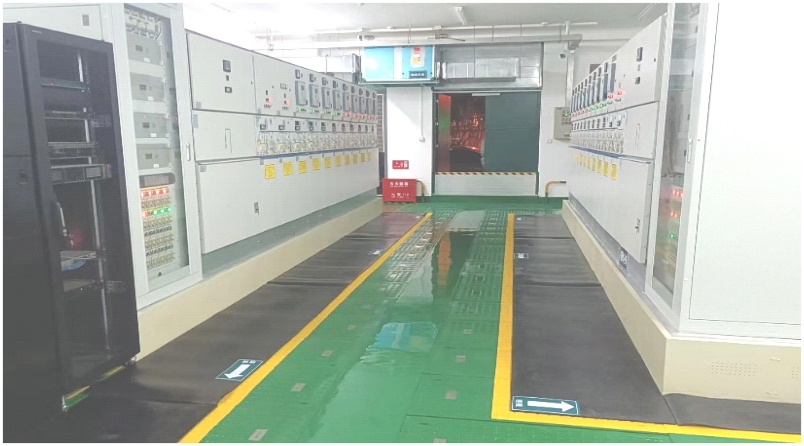

▲智能站房辅助环控场景现场照片
低压透明化建设
实现台区低压出线、分支线的运行监测，开展低压故障研判和主动抢修。

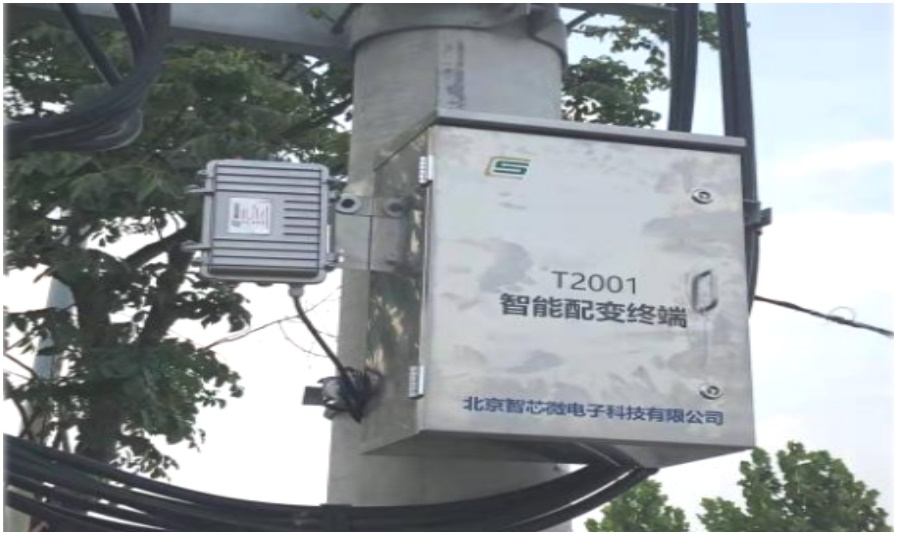

▲台区透明化建设场景现场照片
配电TTU 4G短复用技术专网接入
2022年11月开始，在全省14个地市公司同步推进配电TTU终端规模化4G短复用技术接入物联平台，全省各地区均已实现配电TTU终端接入融合短切片专网。
02、营销场景
基于融合短切片专网通信——台区关口表
融合短切片专网技术应用低压台区关口表上，提升数据采集质量。对比3G/4G等无线公网通信技术，集中器融合短切片专网通信技术具备的三大现场优势，一是采用专网带来的数据高安全性；二是融合不同运行商的无线覆盖，可以优选信号质量更好的基站接入，带来运行质量的稳定性和可靠性；三是利用5G专网便于集中器物联网卡集约管控，形成效益优势。
台区关口表系统台账

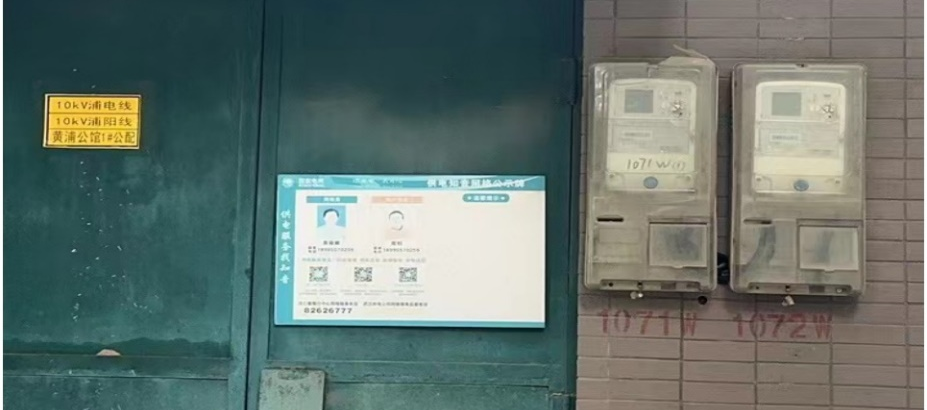

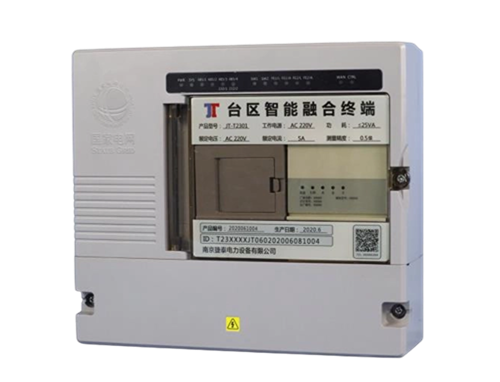

台区关口表场景现场照片
基于4G短复用技术的负荷控制——中央空调
现场增加智慧能源单元（空调），通过4G短复用技术网络与负荷主站相连，将数据传到系统后台。相对于公网控制，具备安全可靠的优势: 相对于光纤通信，具备安装方便、成本优势。智慧能源单元 (空调) 可实时上报接入空调的基础信息、电量信息，并根据当前空调类型、建筑类型实时计算可调负荷量并上报。同时也可执行平台下发主机的温度设定、开关机等指令，支持负荷柔性调节。

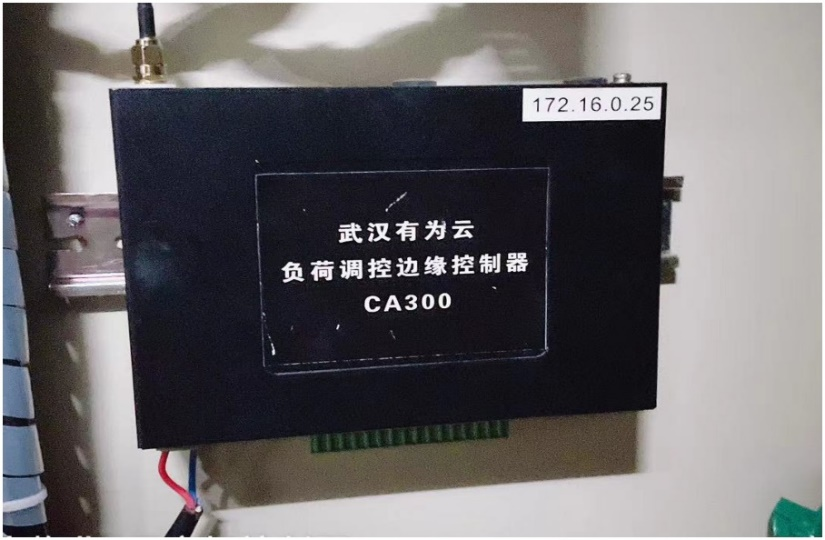

中央空调场景现场照片
非侵入式采集终端——采集终端
在集中器与电表总进线处部署终端，通过4G短复用技术将高频采集电压、电流传递到后台，应用高级算法实现负荷辨识、用电行为感知，开展小区客户电力画像，辅助实现碳计量、能效优化、安全服务、电瓶车室内充电监管、独居老人关怀等数据挖掘服务，提升电网公司企业形象，拓展电网供需互动实践范围和深度，缓解电力供需紧张态势，辅助台区精益管理。
非侵入式采集终端场景现场照片
充电桩
省电动汽车公司融合5G短切片和V2G充电桩技术，推动新能源产品更加持续健康有效发展，提升用户体验感。共计建设5G短切片充电桩804台，实现充电桩远程功率调控，其中78台V2G充电桩可实现车载电池电能返送，推动技术升级革新，夯实5G应用基础。

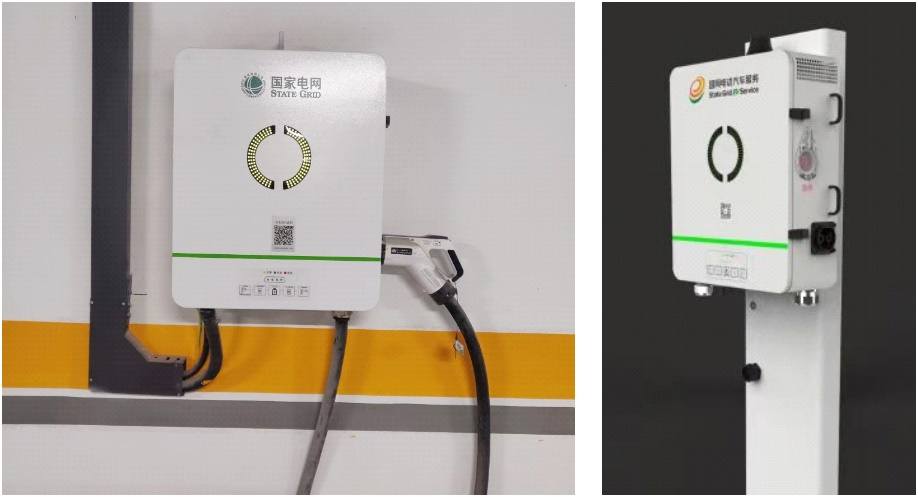

充电桩场景现场照片
03、运检场景
依托5G短切片+4G短复用技术无线专网，实现无人机巡视实时视频传输更加流畅、清晰，无人机巡检成果回传至无人机公共服务平台更加迅速，助力全专业、高频次、常态化、无人化巡检。

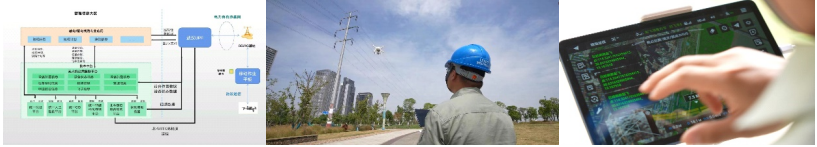

▲运检无人机巡视场景现场照片
04、后勤场景

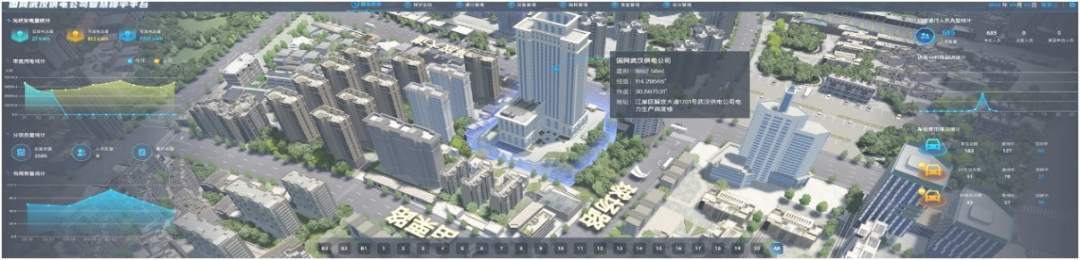

利用5G短切片、4G短复用技术对省公司新基地、武汉公司生产调控大楼进行低碳化改造、智慧化升级，通过数字孪生技术，实现大楼全场景可视化展示、全流程运行分析、全天候故障预警和全平台集成控制。
▲国网武汉供电公司5G+MEC智慧楼宇场景
05、安监场景

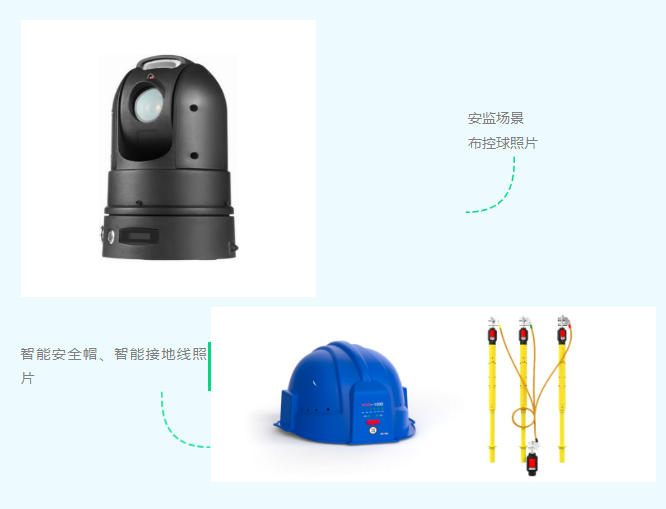

利用4G短复用技术，实现布控球与安全管控平台联通，确保安全可控、能控、在控。实现智能安全帽、智能接地线与安全管控平台联通，精准预警作业现场安全风险。
