光伏培训之太阳能光伏发电系统概述

原标题：光伏培训之太阳能光伏发电系统概述

一、太阳能光伏发电系统的应用、构成、工作原理与分类

1.太阳能光伏发电系统的应用

（1）通讯领域的应用

（2）公路、铁路、航运等交通领域的应用

（3）石油、海洋、气象领域的应用

（4）农村和边远无电地区的应用

（5）太阳能光伏照明方面的应用

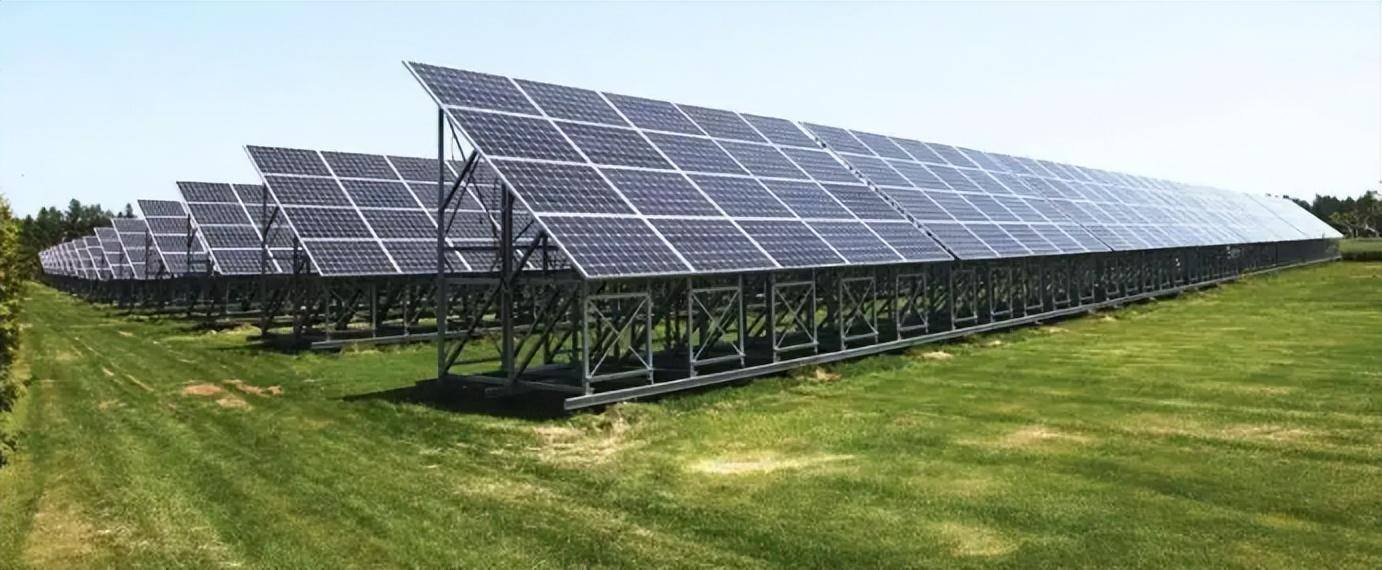

（6）大型光伏发电系统（电站）的应用

（7）太阳能光伏建筑一体化并网发电系统（BIPV）

（8）太阳能电子产品及玩具的应用

（9）其他领域的应用

2.太阳能光伏发电系统的基本构成

通过太阳能电池将太阳辐射转换为电能的发电系统称为太阳能光伏发电系统， 虽然应用形式多种多样，应用规模也跨度很大，但太阳能光伏发电系统的组成结构和工作原理却基本相同。其主要结构由以下构成：

（1）太阳能电池组件或方阵——用于发电

（2）蓄电池——用于储存电

（3）光伏控制器——用于控制整个系统的工作状态

（4）交流逆变器——用于将组件或者电池输出的直流电转换为交流电

（5）光伏发电系统附属设施——包括直流配线系统、交流配电系统、运行监控和检测系统、防雷和接地系统等

3、太阳能光伏发电系统的分类及工作原理

1.3.1分类

太阳能光伏发电系统从大类上可分为独立（离网）光伏发电系统和并网光伏发电系统两大类。

其中，独立光伏发电系统又可分为直流光伏发电系统和交流光伏发电系统以及直流混合光伏发电系统。而在直流光伏发电系统中又可分为有蓄电池和无蓄电池的系统

在并网光伏发电系统中,也分为有逆流光伏发电系统和无逆流光伏发电系统，并根据用途也分为有蓄电池和无蓄电池的系统。

1.3.2各类系统的工作原理

独立光伏发电系统构成及原理

独立光伏发电系统也叫离网光伏发电系统。主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。

光伏发电的核心部件是太阳能电池板，它将阳光的光能直接转换成了电能，并通过控制器将电能储存于蓄电池中，当负载用电时，蓄电池中的电能通过控制器合理的分配到各个负载上。电池板产生的电流为直流电，可以直接以直流电的形式应用，也可以用交流逆变器将其转换成交流电供交流负载使用。太阳能发电的电能可以即发即用，也可以用储能装置将电能储存起来，在需要时使用。

下篇文章再根据用电负载的特点，分别讲下各种独立光伏发电系统的构成及原理
