原标题：光伏培训之独立发电系统的构成原理

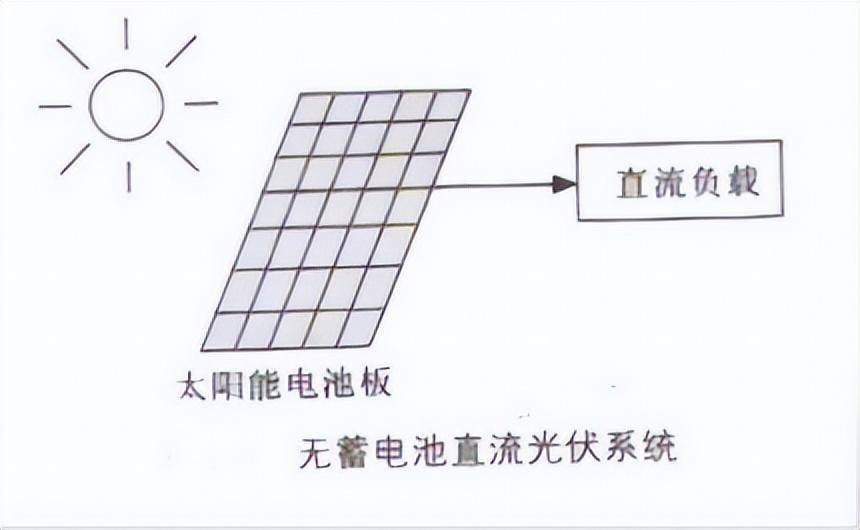

一、无蓄电池的直流光伏发电系统
无蓄电池的直流光伏发电系统的特点是用电负载是直流负载，对负载使用时间没有要求，负载主要是在白天使用。
太阳能电池组件与用电负载直接连接，有阳光时就发电供负载工作，无阳光时就停止工作。系统不需要控制器，也没有蓄电储能装置。
该系统的优点就是节省了电能通过控制器及在蓄电池的储存和释放过程中的能量损耗，提高了太阳能的利用效率。
二、有蓄电池的直流光伏发电系统
有蓄电池的直流光伏发电系统，该系统是由太阳能电池组件、充放电控制器、蓄电池以及直流负载组成。有阳光时，组件将光能转换成电能供负载使用，并同时向蓄电池存储电能，夜间或者阴天时，则由蓄电池向负载供电。
这种系统应用广泛，当系统容量和负载功率较大时，就需要配备组件方阵和蓄电池组。
三、交流及交直流缓和光伏发电系统
交流及交直流混合光伏发电系统。与直流光伏发电系统相比，交流发电系统多了一个交流逆变器，用以把直流电转换为交流电，为交流负载供电。
交直流混合系统既能为直流负载供电，又能为交流负载供电。
四、市电互补型光伏发电系统
所谓市电互补型光伏发电系统，就是独立光伏发电系统中以太阳能光伏发电为主，以普通220V交流市电补充电能为辅。这样发电系统中太阳能电池和蓄电池的容量都可以设计的小一些，有阳光时利用阳光发电使用，无阳光时用市电补充。
这种形式的原理与下面介绍的无逆流并网型光伏发电系统有相似之处，但不能等同于并网应用。
五、并网光伏发电系统构成及原理
并网光伏发电系统就是太阳能组件产生的直流电经过并网逆变器转换为符合市电电网需求的直流电之后直接接入公共电网。从集中度来看既有集中式大型并网光伏系统（国家级电站，发电直接输出电网后统一调配，但一次性投资大，建设周期长，占地面积大），也有分散式小型并网光伏系统（住宅、重要或应急负载、光伏建筑一体化。投资小、建设快、占地面积小）。
1.有逆流并网光伏发电系统
当系统发电充裕时，可将多余电力卖给公共电网；当系统发电不足时，从公共电网买入电力向负载供电。由于向电网供电时与电网供电的方向相反，所以成为有逆流光伏发电系统。
2.无逆流并网光伏发电系统
系统即使发电充裕也不向公共电网供电，但当系统供电不足时，由公共电网向负载供电。
3.切换型并网光伏发电系统
所谓切换型，实际上是有自动运行双向切换的功能。一是发电不足时，自动切换至公共电网供电；二是当电网不稳定时，自动断开与电网的连接，变成独立光伏系统工作。必要时也可断开一般负载供电，专供应急负载。一般都带有储能装置。
4.有储能装置的并网光伏发电系统
就是在上述积累并网光伏发电系统中根据需要配置储能装置。特点是主动性比较强，不易受电网供电的影响。
小结
由此我们可以看出，不管是独立光伏系统还是并网光伏系统，基本组成结构、工作原理都是大致相同的。完全是根据负载、电网、应用范围规模等实际情况在基本组成结构的基础上适当添减功能模块。
