什么是发电机出口断路器？
发电机出口断路器是安装于发电机和变压器之间的断路器，作为发电机和电网之间的一个可以控制的断开点，隔离发电机故障，同步发电机并网运行。广泛应用于水电机组发电、核电机组发电、火电机组发电、风电机组发电、垃圾发电机组发电等场合。
发电机出口断路器有哪些特殊要求？

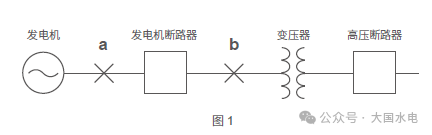

由于应用场合的特殊性（如图1），发电机出口断路器需要极其高的特性参数要求。

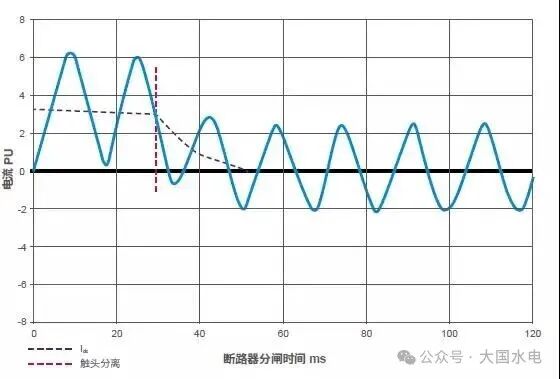

极高的直流分量开断能力
“a”点发生短路故障，称为系统源短路故障，”b”点发生短路故障，称为发电机源短路故障
当a点发生短路故障时，断路器这时不仅仅需要开断同步故障电流，也需要开断非同步故障电流。此时的直流分量可以高达75%。
在b点发生短路故障时，短路电流完全偏离零点，不对称故障电流峰值变的很高，衰减变慢，并且会延迟几个周波，直流分量高达130%，（一般应用场合直流分量不会超过42%）。
快速电压恢复能力（RRRV）
发电机出口专用断路器的恢复电压上升率非常快，发电机回路里恢复电压上升率可以达到3.5kV/ms。（一般应用场合要求恢复电压上升率为0.4kV/ms左右）
极高的额定短路关合能力
断路器合闸于故障回路时，或合闸于存在失步电压时，会产生较大的短路关合电流。额定短路关合电流（峰值）和额定峰值耐受电流都是额定开断电流的2.74~3倍。（一般应用场合要求额定短路关合电流为电流有效值的2.5倍）
超高的失步开断电流能力
当发电机未启动时，断路器断口的电压为正常系统电压。当发电机启动时，电源侧与电网侧还未同步，断口之间存在相位差，断口电压可高达线对地电压的2倍，即失步电压。发电机断路器的失步开断电流为额定短路开断电流的50%。（一般应用场合对失步开断能力不做强制规定要求，一般设计为额定短路开断电流的25%）
如何选择发电机出口断路器？
因为发电机出口断路器的特殊使命，在产品选型时，一定要考虑以下：
1）满足发电机系统的额定电压、额定电流，额定短路开断电流和直流分量的要求；
2）选型时充分考虑回路时间常数、失步开断电流、瞬态恢复电压上升率等均满足和超过设计规定和要求；
3）断路器的机械性能、机械和电气寿命等可靠性参数以保证长期安全运行；
4）良好的运营业绩，长期有保障的维护能力等。
