应用指南丨《配电网设施可靠性评价指标导则》

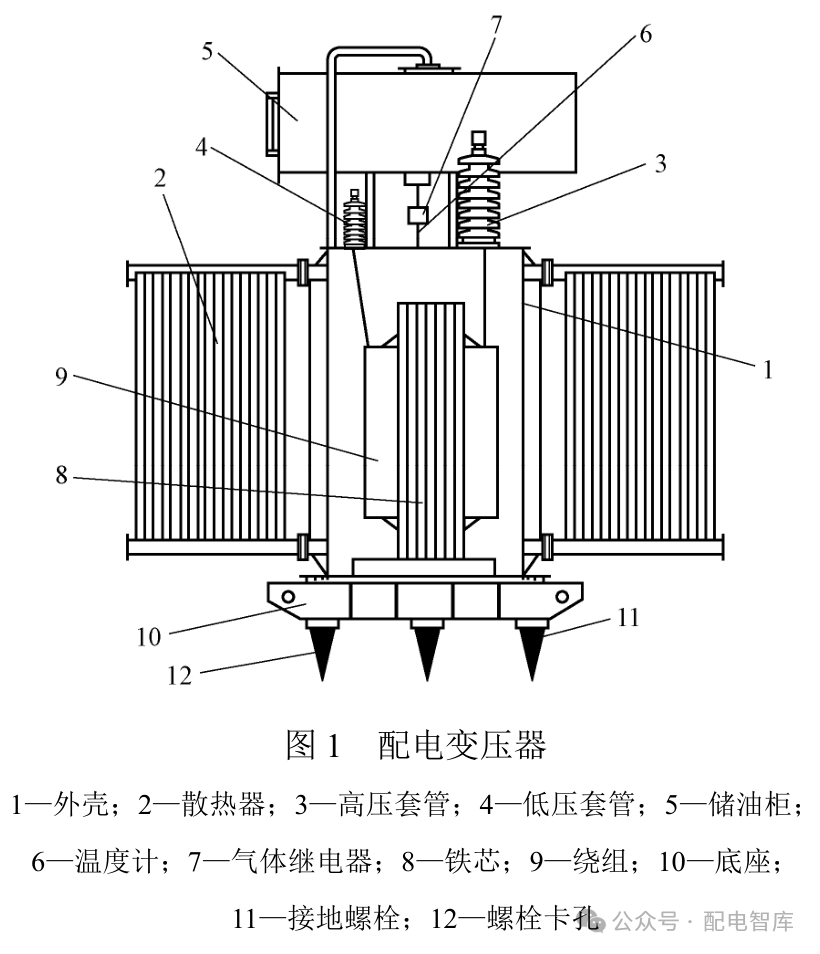

需要注意的是，配电变压器的进、出线并不属于配电变压器本身。

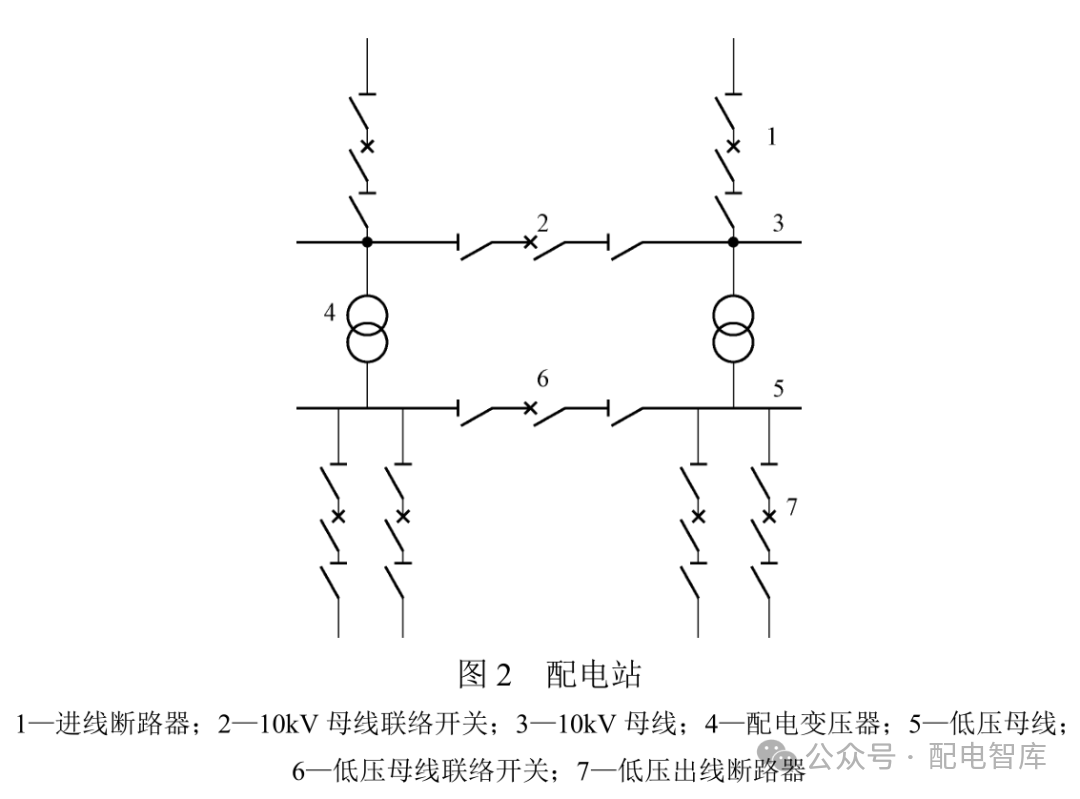

“设备集群”是指一组（若干个）相互独立的设备，经电气连接组成的一个较大的设施，其中每个集群设备都可以独立运行。这些设备的功能可以相同，也可以不同，共同对外提供电能传输、变换及分配中的一种或多种功能，通常可以以单一系统模式加以管理。例如图2所示，配电站由进线断路器、10kV母线、10kV母线联络开关、配电变压器、低压母线、低压母线联络开关及低压出线断路器构成，这组设备集群共同实现配电室的电能变换及分配功能。

所有配电网设施均需进行代码注册，新增或更换设施需重新注册。若更换配电站中的配电变压器，则配电变压器需要重新注册，配电站无须重新注册；同理类推，更换环网柜内负荷开关，负荷开关需重新注册，环网柜本身无须重新注册。若更换了开关柜本身，则开关柜本身和开关柜内所有的设备均需要重新注册。

另外，配电网设施按照资产属性又可分为公用和专用两种类型。一般以产权所属为界，公用配电网设施资产属于供电企业，专用配电网设施资产属于用户。对于资产属于用户但由供电企业代管的，也属于专用配电网设施，但可以根据需要纳入公用设施指标统计。

低压配电网设施

distribution network facilities of low voltage

由配电变压器低压侧出线套管外引线开始至低压用户的计量收费点或管理分界点为止范围内的配电网设施。

【条文释义】该定义在DL/T836.1—2016《供电系统供电可靠性评价规程 第1部分：通用要求》第2.2.1条的基础上进行了修改，低压用户供电系统及其设施定义为：“由公用配电变压器低压侧出线套管外引线开始至低压用户的计量收费点为止范围内所构成的供电网络及其连接的中间设施”。

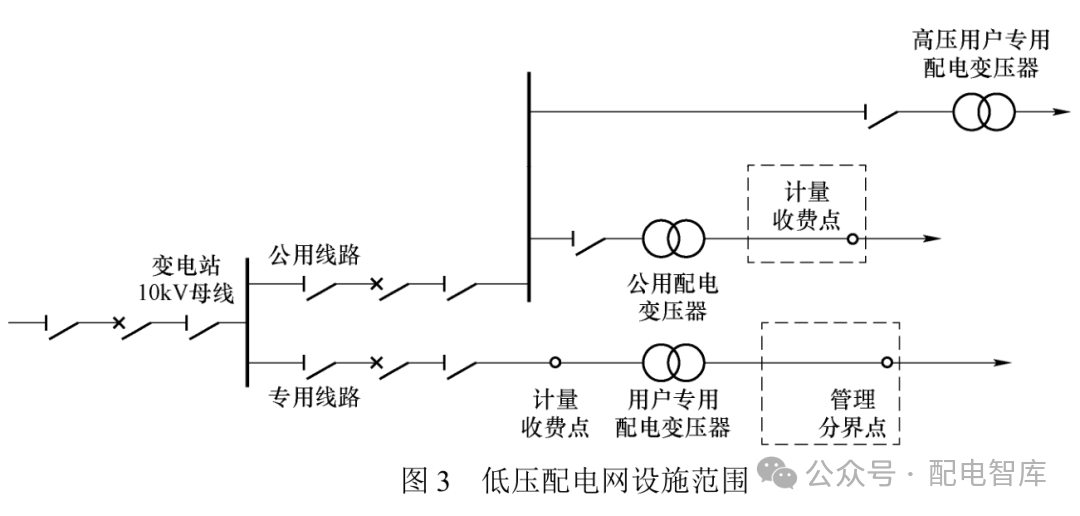

“管理分界点”主要针对专用配电变压器或低压用户专线，因为存在部分用户其计量收费点可能位于配电变压器低压出口侧或专用配电变压器高压进线侧，距离实际负荷及计量收费点尚有一定的距离。低压配电网设施范围如图3所示。

可以理解为：当仅有计量收费点时，计量收费点和管理分界点实际上是同一点，低压配电网设施范围为从配电变压器低压侧出线套管外引线开始至低压用户的计量收费点为止；当既有计量收费点又有管理分界点时，低压配电网设施范围为从配电变压器低压侧出线套管外引线开始至低压用户的管理分界点为止。

低压配电网设施包括低压交流、低压直流两大类，低压交流配电网设施包括低压架空线路、低压电缆线路、低压配电箱、低压开关、低压无功补偿装置共五类，低压直流配电网设施包括低压直流架空线路、低压直流电缆线路、低压直流开关、低压交直流转换装置、低压储能装置共五类。

中压配电网设施

distribution network facilities of medium voltage

由各变电站（发电厂）10（6、20）kV出线母线侧隔离开关开始至配电变压器低压侧出线套管为止范围内的配电网设施。

【条文释义】该定义在DL/T836.1—2016《供电系统供电可靠性评价规程第1部分：通用要求》第2.2.2条的基础上进行了修改，中压用户供电系统及其设施定义为：“由各变电站（发电厂）10（6、20）kV出线母线侧隔离开关开始至公用配电变压器低压侧出线套管为止，以及10（6、20）kV用户的电气设备与供电企业的管界点为止范围内所构成的供电网络及其连接的中间设施”。

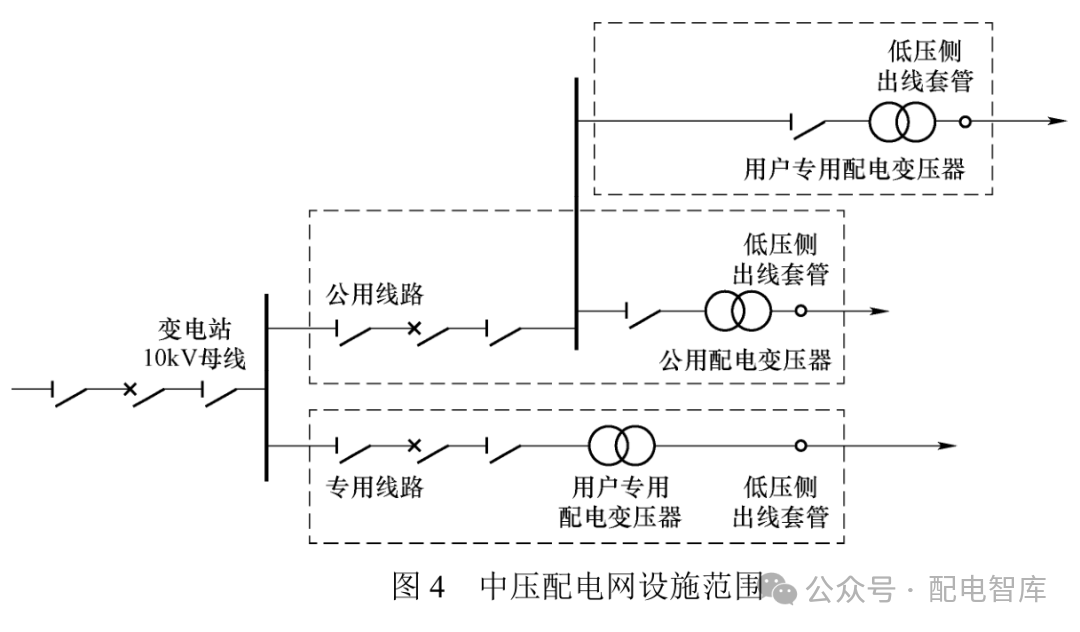

本导则采用“公用中压配电网设施+专用中压配电网设施”组合方式，对中压配电网设施进行定义。具体中压配电网设施范围如图4所示。

公用中压配电网设施范围为：由各变电站（发电厂）10（6、20）kV出线母线侧隔离开关开始至公用配电变压器低压侧出线套管为止；专用中压配电网设施范围为：10（6、20）kV用户的电气设备与供电企业的管界点为止。需要注意的是，高压变电站 10kV 母线系统不包含在本导则规定的中压配电网设施统计范围内。

中压配电网设施主要包括架空线路、电缆线路、柱上设备、户外配电变压器台、配电站、开关站、中压直流配电网设施共七类。其中架空线路包含绝缘导线、裸导线；电缆线路包含电缆导线、电缆终端、电缆中间接头、电缆分支箱；柱上设备包含柱上断路器、柱上隔离开关、柱上熔断器、柱上负荷开关；户外配电变压器台包括变压器、变压器高压引线；配电站包含断路器、负荷开关、熔断器、隔离开关、变压器；开关站包含断路器、负荷开关、熔断器、隔离开关；中压直流配电网设施包含直流架空线路、直流电缆线路、直流变压器、直流开关、交直流转换装置、储能装置。

配电网设施可靠性

reliability of distribution network facilities

配电网设施在规定条件下和规定时间内完成规定功能的能力。

【条文释义】该定义在DL/T861—2020《电力可靠性基本名词术语》第4.2条的基础上进行了修改，可靠性定义为：“元件或系统在规定的条件下和规定的时间区间内完成规定功能的能力”。该定义给出了本导则中可靠性所涉“元件与系统”的具体内涵，即限定为“配电网设施”。

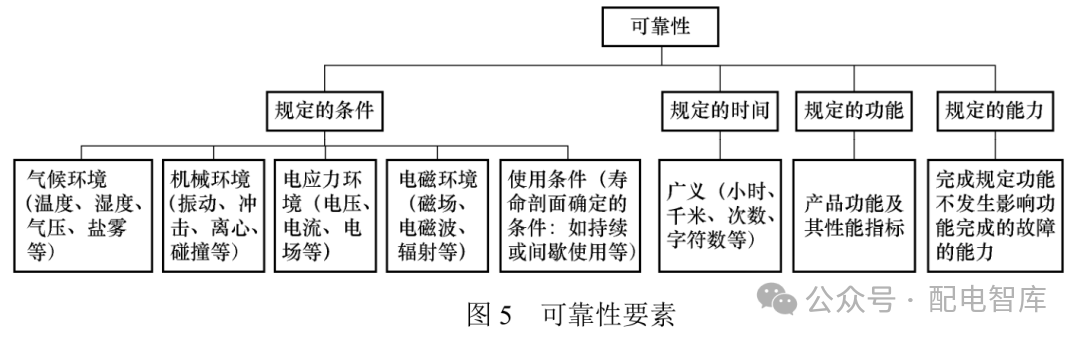

规定的条件、规定的时间、规定的功能、规定的能力，共同构成了可靠性要素，具体如图5所示。

（1）规定的条件。指规定的环境和使用条件。一是规定了设施使用场所的环境条件，包括气候环境（温度、湿度等）、机械环境（如振动、冲击等）、电应力环境（如电压、电流等）、电磁环境（如磁场、电磁波等）等；二是规定了设施的使用条件，或者说设施的使用状态，如设施是持续工作的还是间歇工作的。以某10kV配电变压器为例，变压器环境场所的环境条件，可对应其说明书中的环境温度：最高气温+40℃、最低气温−30℃；变压器安装地点海拔不超过1000m；当空气温度为+25℃时，相对湿度应不超过90%；安装场所中应无严重影响变压器绝缘的气体、蒸发、化学性沉积、灰尘、污垢及其他爆炸性和浸蚀性介质。变压器使用条件，则要求持续的电力供应。

（2）规定的时间。以时间、次数或里程等量化指标衡量设施的寿命，可划分为连续多年、年度、季度、月度、小时等维度。

（3）规定的功能。可以理解为配电网设施实现电能传输、变换或分配的功能及其性能。其中电能传输设施主要包括架空线路、电缆线路；电能变换设施主要包括变压器、交直流转换设施，例如柱上设备中柱上变压器、户外配电变压器、配电站等；电能分配设施主要包括开关设施，例如开关站。

（4）规定的能力。在这四要素中，前三个描述前提条件，第四个描述判定依据：是否具备这样的能力，也即完成规定功能或不发生影响功能完成的故障的能力。
